Analog Devices Inc. LT8698S 데모 보드 DC2688A-A/B
Analog Devices Inc. LT8698S 데모 보드 DC2688A-A/B는 LT8698S 및 LT8698S-1 USB 충전기의 작동을 평가할 수 있도록 구성되었습니다. LT8698S 및 LT8698S-1 USB 충전기는 42V의 높은 입력 전압에서 최대 3A까지 5V USB VBUS 레일에 전력을 공급하기 위한 소형, 고효율, 동기식 모놀리식 강압 스위칭 조정기입니다.
ADI DC2688A 데모 보드의 노출된 패드는 히트 싱크로 작동하고 접지에 전기적으로 연결됩니다. 열 저항을 낮은 수준으로 유지하기 위해 접지면이 최대한 확장되고 사용자는 LT8698S 아래 및 근처에서 열 바이어스를 추가합니다. 또한 이 접지면은 회로 기판 및 하단면에 있습니다.
지원 장치
Analog Devices Inc. LT8698S/LT8698S-1 USB 충전기
5V USB VBUS 레일에 전력을 공급하기 위한 콤팩트한 동기식 모놀리식 강압 스위칭 레귤레이터입니다.
PCB 레이아웃

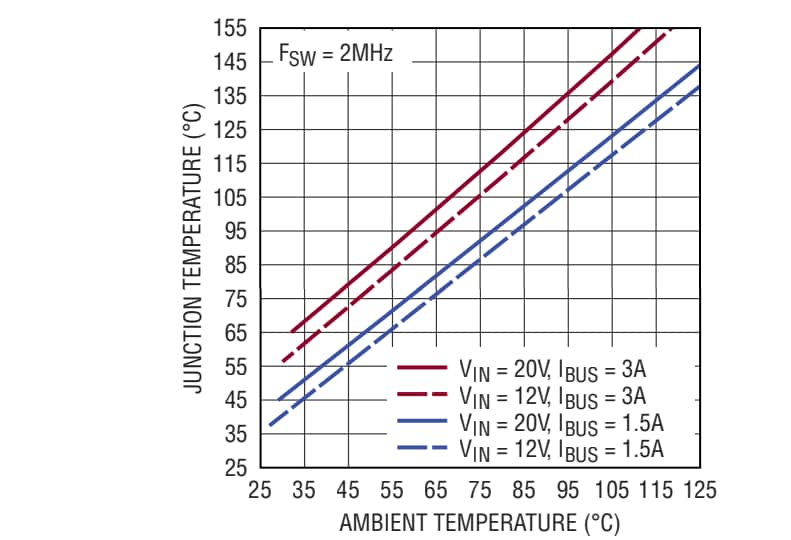

접합부 온도 상승
게시일: 2021-03-01
| 갱신일: 2022-03-11
