Analog Devices Inc. LTC4013 배터리 충전기용 DC2374B 데모 보드
Analog Devices DC2374B 데모 보드는 LTC4013 배터리 충전기를 쉽고 빠르게 시연하도록 설계되었습니다. LTC4013은 2단 CC/CV 충전 주기, 3단 및 4단 납산 및 리튬 이온 배터리 알고리즘을 사용하는 60V 동기식 벅 다중 화학 배터리 충전기입니다. DC2374B 데모 보드는 21.5~35V 전원이나 태양광 패널로 작동하도록 설정되어 있고 5A에서 6-셀 납산 배터리를 충전합니다.
고전력 충전은 옵션 입출력 커패시터 및 대형 인덕터 패드와 병렬 상단 및 하단 FET 패드로 수행됩니다. DC2374B 데모 보드는 외부 저항기와 커패시터를 사용하여 작동 주파수, 충전 전압, 낮은 배터리(LB) 전압 설정 및 타이밍을 구성합니다. 타이머 및 2개의 3-상태 모드 핀은 다양한 충전 알고리즘을 설정합니다.
특징
- 입력 공급 범위: 21.5~35V
- 배터리 흡수 전압: 14.2V
- 낮은 배터리 전압: 10.4V
- 배터리 부동 전압: 13.6V

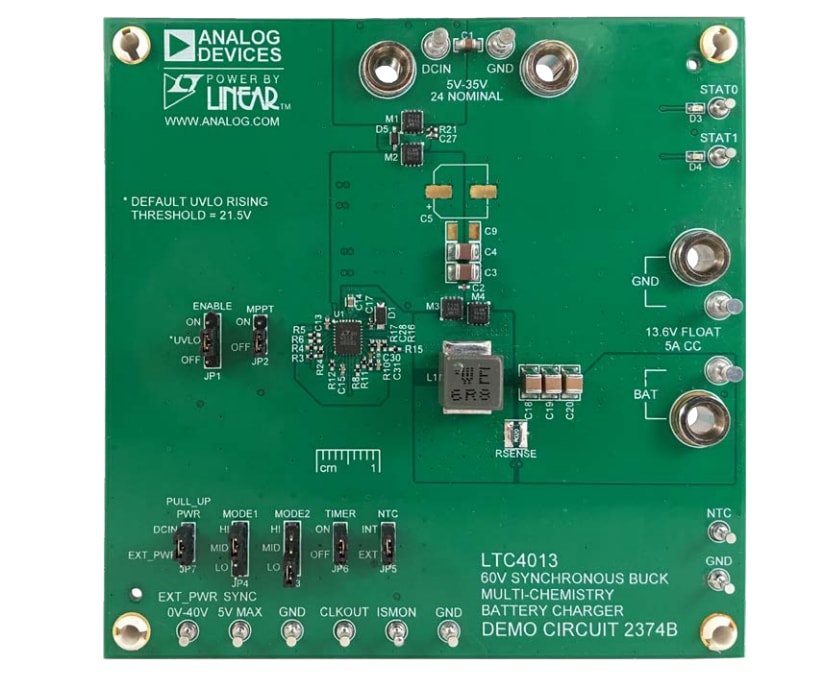

레이아웃
장비 설정
