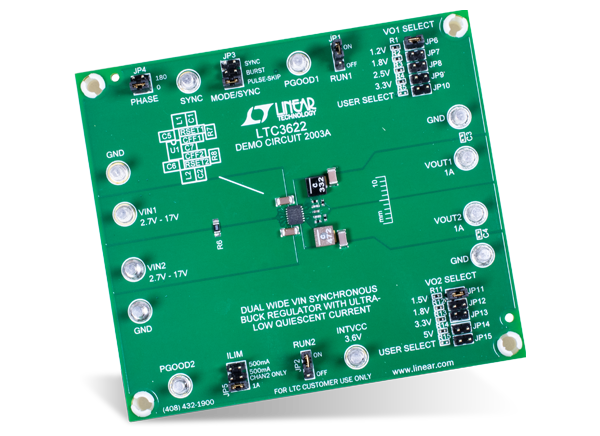

Analog Devices Inc. DC2003A 데모 회로

Analog Devices Inc. DC2003A 데모 회로는 절전형 LTC3622EDE 모놀리식 벅 조정기를 사용하는 동기식 강압 조정기입니다. 이 데모 회로는 콤팩트한 14핀 DFN(4mm x 3mm) 패키지로 제공됩니다. DC2003A 데모 회로는 2.7~17V의 입력 전압 범위에서 작동합니다. 이 데모 회로는 1.2~5V에서 조절 가능한 출력 전압 범위로 이중 1A 출력을 제공합니다.

DC2003A 데모 회로는 Burst Mode^®에서 5μA의 낮은 LTC3622 대기 전류와 셧다운 모드에서 0.1μA 미만의 대기 전류로 작동합니다. 회로의 스위칭 주파수는 외부 클록에 대해 ±50%의 동기화 범위에서 1MHz 또는 2.25MHz로 고정됩니다. DC2003A 데모 회로는 사용자 선택 가능 모드 입력을 제공하므로 사용자가 경부하 효율을 위해 리플 잡음을 절충할 수 있습니다. 펄스 스키핑 모드에서는 최저 리플 잡음이 발생하는 반면, 버스트 모드 작동에서는 경부하에서 최고 효율을 제공합니다.
