Analog Devices Inc. 균형 잡힌 솔루션 필수 키트
Analog Devices 균형 잡힌 솔루션 필수 키트는 즉시 테스트 및 시제품 제작을 위해 바로 사용할 수 있는 보드에 제품을 제공합니다. 이 키트는 ADPL76030, ADPL26001, ADPL13602, ADPL54203, ADPL20502, ADPL62933, ADPL62935, ADPL63164을 평가합니다. ADI 밸런스드 솔루션 에센셜 키트는 벅, 부스트, 벅-부스트, 플라이백 및 고성능 슈퍼바이저 제품 시리즈의 장치로 구성됩니다.
특징
- 8개의 전력 솔루션 및 슈퍼바이저를 즉시 테스트할 수 있습니다
- 벅 및 부스트 컨버터, 벅/부스트 컨버터, 노옵토 절연 플라이백, 고성능 슈퍼바이저 포함
- 브레드 보드 및 기존 회로에 프로토타이핑 및 벤치탑 테스트를 위한 스루홀이 있는 보드 설계
애플리케이션
- 데이터 센터
- 소비자 기술

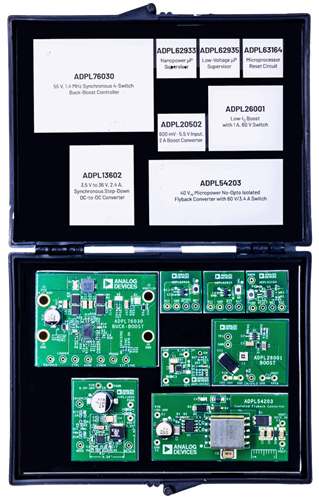

키트 구성품
- ADPL76030 보드
- ADPL26001 보드
- ADPL13602 보드
- ADPL54203 보드
- ADPL20502 보드
- ADPL62933 보드
- ADPL62935 보드
- ADPL63164 보드
필수 장비
- 12V, 5A 출력(ADPL76030, ADPL26001ADPL13602, ADPL54203)을 지원하는 DC 전원 공급 장치
- 2.5V, 1A 출력을 지원하는 DC 전원 공급 장치(ADPL20502)
- 3.3V, 0.5A 출력(ADPL62933, ADPL62935, ADPL63164)을 지원하는 DC 전원 공급 장치
- 함수 생성기-WDI 워치독 입력(ADPL62933, ADPL63164)
- 전압계 1개
- 바나나-클립 케이블 4개
비디오
레이아웃
관련 제품
Analog Devices Inc. ADPL76030 4-스위치 벅 부스트 컨트롤러
출력 전압 및 입력 또는 출력 전류를 조절하도록 설계된 4-스위치 벅 부스트 컨트롤러입니다.
Analog Devices Inc. ADPL26001 인버팅 컨버터
단일 피드백 핀으로 양 또는 음의 출력 전압을 개발할 수 있음.
Analog Devices Inc. ADPL13602 동기 스텝 다운 DC-DC 컨버터
3.5 V ~ 36 V의 입력 전압 범위에서 작동하는 통합 MOSFET이 포함된 고효율 장치입니다.
개발 도구
Analog Devices Inc. ADPL13602EVKIT# 평가 키트
ADPL13602 고효율 동기식 강압 DC-DC 컨버터를 평가하는 입증된 설계 장치입니다.
Analog Devices Inc. EVAL-ADPL76030EBZ 평가 보드
동기식 4-스위치 벅-부스트 DC/DC 컨트롤러인ADPL76030의 기능을 시연합니다.
Analog Devices Inc. EVAL-ADPL54203-AZ 평가 보드
ADPL54203이 특징인 마이크로파워 광전자 분리형 플라이백 변환기입니다.
게시일: 2025-05-15
| 갱신일: 2025-08-24
