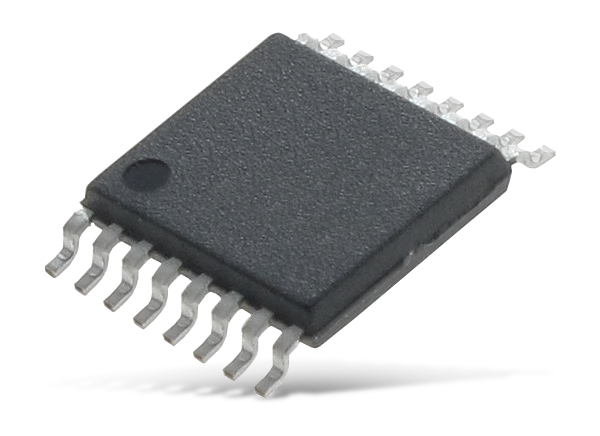

Analog Devices Inc. ADXRS800 고성능 각속도 자이로스코프
Analog Devices ADXRS800 각속도 센서 자이로스코프는 자동차 전자 안정성 제어, 차량 전복 감지 및 다양한 범위의 고성능 애플리케이션을 위해 특별히 설계되었습니다. ADXRS800의 고급, 차동, 쿼드 센서 설계가 선형 가속의 영향을 거부합니다. 이를 통해 ADXRS800이 충격 및 진동이 있는 가혹한 환경에서 작동하도록 할 수 있습니다. ADXRS800는 내부, 연속 자체 검사 아키텍처를 사용하여 까다로운 환경에서 매우안정적인 성능을 보증합니다. 설계자는 고주파수 정전기력을 감지 구조에 적용하여 속도 신호를 생성함으로써 전자기계 시스템의 무결성을 확인합니다. 비율 신호는 기저밴드 속도 데이터로부터 차별화될 수 있으며 내부적으로 분석할 수 있습니다. ADXRS800 자이로스코프는 최대 ±300°/초의 각속도를 감지할 수 있습니다. 각속도 데이터가 16비트 단어와 32비트 SPI 메시지의 일부로서 생성됩니다. ADXRS800 자이로스코프는 폭넓은 3.3V~5V 전압 범위와 −40°C~+105°C 온도 범위에서 작동합니다.
Designers can check the integrity of the electromechanical system by applying a high frequency electrostatic force to the sense structure to generate a rate signal. The rate signal can then be differentiated from the baseband rate data and internally analyzed. The ADXRS800 gyroscope is capable of sensing an angular rate of up to±300°/sec. The angular rate data is generated as a 16-bit word, and as part of a 32-bit SPI message. The ADXRS800 gyroscope operates across a wide 3.3V-5V voltage range and −40°C to +105°C temperature range.
특징
- Excellent null offset stability over temperature
- High vibration rejection over a wide frequency range
- 2000g powered shock survivability
- SPI digital output with 16-bit data-word
- Low noise
- Continuous self-test
- Fail-safe functions
- Temperature sensor
- 3.3V and 5V operation
- -40°C to +105°C operation
- Small, low-profile industry standard SOIC package provides yaw rate (Z-axis) response
- Innovative ceramic vertical mount package (VMP) provides pitch and roll rate response
- Qualified for automotive applications
