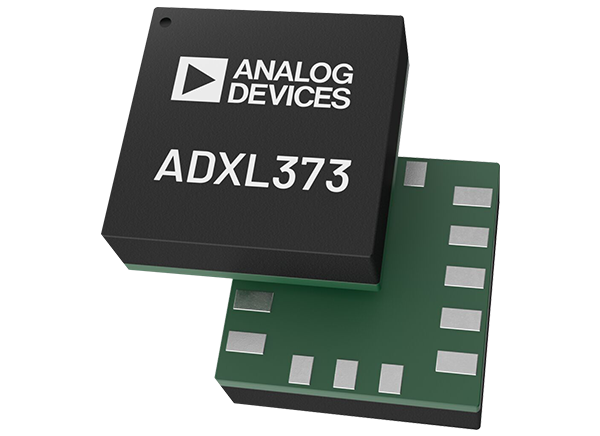

Analog Devices Inc. ADXL373 Micropower 3축 MEMS 가속도계

Analog Devices Inc. ADXL373 Micropower 3축 MEMS 가속도계는 2,560Hz ODR(출력 데이터 전송 속도)에서 19μA를 소비하는 초저전력 ±400g 마이크로 전자기계 시스템 가속도계입니다. ADXL373은 저전력 작동을 달성하기 위해 프런트 엔드의 주기에 전원을 공급하지 않으므로 센서의 출력에 앨리어싱이 발생할 위험이 없습니다. 초저 소비전력 외에도 ADXL373은 시스템 수준의 전력 감소를 제공하면서 충격 감지를 가능하게 합니다.

ADXL373 가속도계는 비활성 기간 동안 동작을 모니터링하기 위한 인터럽트 구동 웨이크업 기능이 있는 2개의 추가 저전력 모드를 제공합니다. 웨이크업 모드에서 가속 데이터를 평균화하여 낮은 g 임계값을 트리거하기에 충분한 낮은 출력 잡음을 얻을 수 있습니다. 인스턴트 온 모드에서 ADXL373은 1.4μA를 소비하면서 환경에 미치는 영향을 지속적으로 모니터링합니다. 내부 설정 임계값을 초과하는 충격 이벤트가 감지되면 장치는 이벤트를 기록하기 위해 일반 작동 모드로 신속하게 전환합니다.

ADXL373은 높은 g 애플리케이션에서 공통적으로 발생하는 대역외 신호를 감쇠하는 4극 저역 통과 앤티앨리어싱 필터를 포함하고 있습니다. 또한 이 장치는 고역 통과 필터를 통합하여 주변 온도 드리프트와 같은 초기 및 느리게 변화하는 오류를 제거합니다.

ADXL373은 200mg/LSB 스케일 계수에서 12비트 출력 데이터를 제공합니다. 사용자는 SPI(직렬 주변 장치 인터페이스) 또는 I²C 프로토콜을 통해 구성 및 데이터 레지스터에 액세스할 수 있습니다.

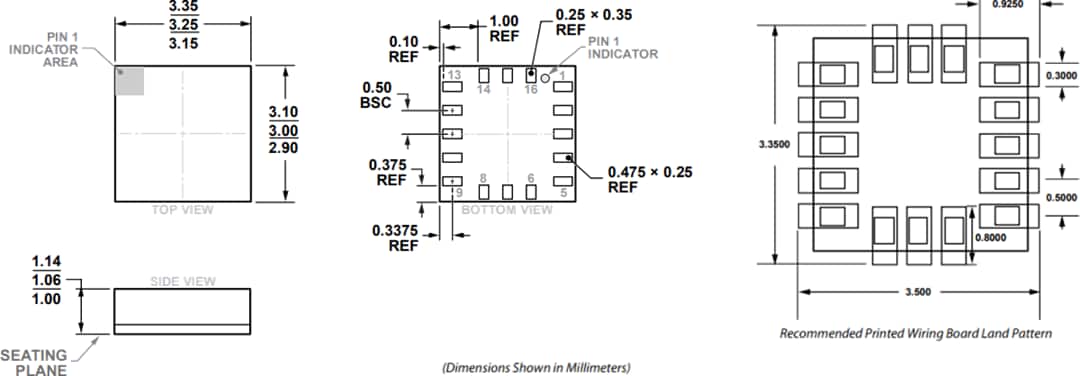

Analog Devices Inc. ADXL373 3축 MEMS 가속도계는 3.00mm × 3.25mm × 1.06mm LGA(Land Grid Array) 패키지로 제공되고 -40~+105°C의 넓은 작동 온도 범위가 특징입니다.

특징

±400g 측정 범위
1.6~3.5V 작동 전압 범위
사용자가 선택 가능한 160~2,560Hz 대역폭(4극 안티앨리어싱 필터 사용)
선택 가능한 오버샘플링 비율
조절 가능하고 통과율이 높은 필터
초저전력
- 코인 셀 배터리에서 파생될 수 있는 전력
- 19μA 2,560Hz ODR(2.5V 공급)
- 낮은 g 활동 감지를 위한 저전력, 웨이크업 모드
- 1.4μA 인스턴트 온 모드(임계값 조절 가능)
- 0.1μA 대기 모드
