Analog Devices Inc. ADXL314 ±200g 3축 디지털 가속도계
Analog Devices Inc. ADXL314 ±200g 3축 디지털 가속도계는 16 비트, twos 보완 물로 포맷된 디지털 데이터를 출력하고 SPI(직렬 주변기기 인터페이스), 3-wire 또는 4-wire 또는 I2C 디지털 인터페이스를 통해 액세스할 수 있습니다. 이 장치는 호스트 프로세서 활동을 최소화하고 전체 시스템 소비 전력을 낮출 수 있는 32-level, first in, first out (FIFO) 버퍼가 있는 통합 메모리 관리 시스템을 구현합니다. ADI ADXL314 가속도계의 저 전력 모드를 통해 임계값 감지 및 낮은 전력 손실에서 액티브 가속 측정 기능을 사용하여 지능 형 모션 기반 전력 관리가 가능하며, 일반적으로 100Hz ODR ( 출력 데이터 전송 속도)에서 VS = 2.5V의 경우 65μA 입니다. ADXL314은 소형의 얇은 5mm × 5mm × 1.45mm, 32-lead LFCSP에 캡슐화 되어 있습니다.
특징
- ±200g 측정 범위
- 측정 모드에서 170µA의 저전력 및 VS = 2.5V(표준)에서 대기 모드에서 17µA의 저전력
- 사용자 선택 가능 대역폭: 최대 3200Hz ODR
- 고정 13 비트 출력 분해능
- 공급 전압 범위: 2V~3.6V
- FIFO 기술로 호스트 프로세서 부하를 최소화하는 임베디드 메모리 관리 시스템
- 충격 이벤트 감지
- 활동/비활동 모니터링
- SPI (3 또는 4-wire) 및 I2C 디지털 인터페이스
- 넓은 온도 범위: -40°C~+125°C
- 10,000g의 내충격성
- 무연 및 RoHS 준수
- 소형 및 박막 형 32-lead, 5mm x 5mm x 1.45mm LFCSP
- 자동차 애플리케이션에 대한 AEC-Q100 인증 획득
애플리케이션
- 타이어 및 배터리 팩 모니터링
- 고강도 이벤트 감지
비디오

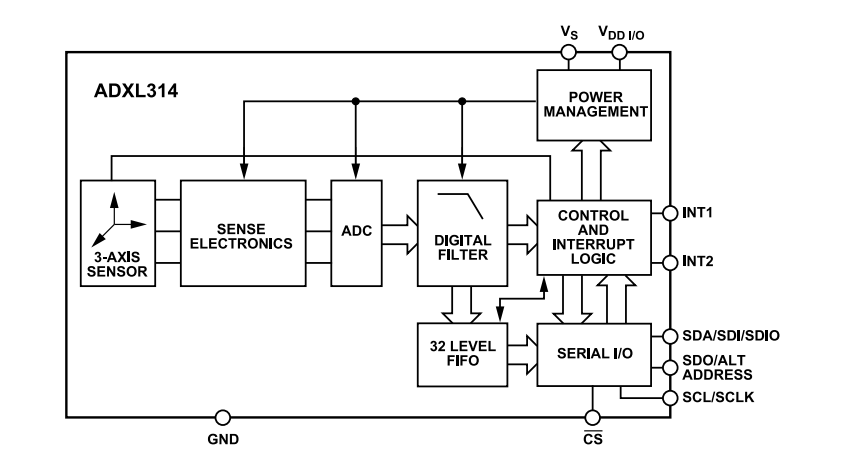

블록 선도
관련 평가 보드
Analog Devices Inc. EVAL-ADXL314Z 평가 보드
ADXL314 3축 디지털 가속도계를 빠르고 쉽게 시연하도록 설계되었습니다.
게시일: 2022-10-24
| 갱신일: 2023-06-26
