Analog Devices ADUM3123 절연 정밀 게이트 드라이버

Analog Devices ADuM3123 절연
정밀 게이트 드라이버

Analog Devices ADuM3123 4A 단일 채널, 게이트 드라이버는 정밀한 절연을 제공하는 Analog Devices iCoupler® 기술을 사용하여 개발되었습니다. 고속 CMOS 및 모놀리식 트랜스포머 기술을 향상시킨, ADuM3123는 펄스 트랜스포머 및 게이트 드라이버 결합과 같은 대안 솔루션에 탁월한 성능을 전달합니다.

3V-5.5V의 입력 전압 공급으로 작동하는, ADuM3123 게이트 드라이버는 저 전압 시스템과 호환됩니다. 고전압 레벨 번역 기법을 사용한 게이트 드라이버와 다르게, ADuM3123는 입력과 출력 사이에 진정한, 갈바닉 절연을 전달합니다. 출력은 입력에 연관된 최대 380Vrms 지속적인 작동이 가능합니다. 이 성능은 ADuM3123 게이트 드라이버가 폭넓은 양 또는 음의 스위칭 전압에 걸쳐서 IGBT/MOSFET 스위칭 특성의 신뢰할 수 있는 제어를 제공하도록 허용합니다.

특징
  • 4.0A 출력 단락 펄스 전류
  • 절연 작동 전압
    • 제2 측에서 입력 측: 537V
  • 고주파수 작동: 최대 1MHz
  • 3.3V~5V 입력 논리
  • 4.5V~18V 출력 드라이브
  • 부족전압 잠김 (UVLO): 2.8V VDD1
  • 정밀한 타이밍 특성
    • 64ns 최대 아이솔레이터 및 드라이버 전파 지연
  • 상호 보완적인 금속 산화 반도체 (CMOS) 입력 논리 레벨
  • 공통 모드 과도 현상에 대한 높은 내성: 25kV/μs 초과
  • 높은 교차 온도 작동: 125°C
  • 기본 낮은 출력
  • 안전 및 규정 승인(계류 중)
    • UL 1577에 대한 UL 승인
      • 1분 동안 SOIC 지속 3000Vrms 패키지

  • CSA 구성품 수락 고지 5A
  • VDE 적합성 인증서(계류 중)
    • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
    • 최대 작동 절연 전압 (VIORM) = 560V 피크
  • 얇은 본체, 8 리드 SOIC

애플리케이션
  • 스위칭 전원 공급 장치
  • 절연 게이트 양극 트랜지스터 (IGBT)/MOSFET 게이트 드라이브
  • 산업 변환장치

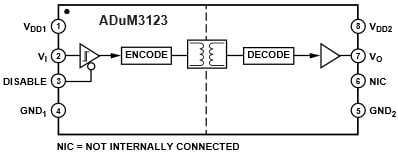

기능 블록 선도
기능 블록 선도

EVAL-ADuM3123 평가 보드

Analog Devices EVAL-ADuM3123 평가 보드는 설계자가 ADuM3123 iCoupler, 4A, 분리형 정밀 게이트 드라이버 특징을 평가하도록 돕습니다. 보드의 설계는 설계자들이 다른 전력 장치를 사용하여 ADuM3123을 평가하도록 허용합니다.
자세히 알아보기
