Analog Devices Inc. ADRF5515 수신기 프런트 엔드

Analog Devices Inc. ADRF5515 수신기 프런트 엔드는 TDD(시분할 이중화) 애플리케이션용으로 설계된 이중 채널, 통합 RF, 프런트 엔드, 다중 칩 모듈입니다. ADRF5515 프런트 엔드는 캐스케이딩, 2단계 LNA 및 고전력 실리콘 SPDT 스위치가 있는 이중 채널로 구성됩니다.

ADI ADRF5515 수신기 프런트 엔드는 고이득 모드 및 파워다운 모드를 활용합니다. 고이득 모드에서, 캐스케이딩 2단 LNA와 스위치는 1.0dB의 낮은 잡음 지수와 3.6GHz에서 33dB의 높은 이득을 제공하며, 출력 OIP3(3차 인터셉트 포인트)는 32dBm(표준)입니다. 저이득 모드에서는 2단 LNA의 한 스테이지가 바이패스로 사용되어 36mA의 더 낮은 전류에서 16dB 이득을 제공합니다. 파워다운 모드에서 LNA가 꺼지고 장치는 12mA를 소비합니다.

전송 작동 모드에서 RF 입력부가 종단 핀(TERM-CHA 또는 TERM-CHB)에 연결되면 스위치가 0.45dB의 낮은 삽입 손실을 제공합니다. 이 장치는 전체 작동 수명 동안 43dBm의 LTE(long-term evolution) 평균 전력(9dB PAR(피크-평균 비율))을 처리합니다. ADRF5515는 10W 버전인 ADRF5545A와 핀 호환되며, 2.4~4.2GHz 범위에서 작동합니다.

ADRF5515는 내부적으로 50Ω으로 정합된 RF 포트에서 어떠한 정합 구성 요소도 필요하지 않습니다. ANT 및 TERM 포트는 내부적으로 AC 연결됩니다. 따라서 수신기 포트에만 외부 DC 차단 커패시터가 필요합니다.

ADRF5515는 3.3~4.0GHz에서 작동하고 RoHS 규격을 준수하는 소형 6mm × 6mm, 40 리드 LFCSP 패키지로 제공됩니다.

특징

  • 통합형 이중 채널 RF 프런트 엔드
    • 2단 LNA 및 고전력 실리콘 SPDT 스위치
    • 온칩 바이어스 및 정합
    • 단일 전원 작동
  • 이득
    • 33dB 표준(3.6GHz 고이득 모드)
    • 16dB 표준(3.6GHz 저이득 모드)
  • 낮은 잡음 지수
    • 1.0dB 표준(3.6GHz 고이득 모드)
    • 1.0dB 표준(3.6GHz 저이득 모드)
  • 높은 절연
    • 45dB 표준(RXOUT-CHA 및 RXOUT-CHB)
    • 60dB 표준(TERM-CHA 및 TERM-CHB)
  • 0.45dB(표준) 낮은 삽입 손실(3.6GHz)
  • 고전력 처리(TCASE=105°C)
    • 전체 수명
      • 43dBm LTE 평균 전력(9dB PAR)
  • 32dBm(표준) 높은 OIP3(고이득 모드)
  • LNA에서 출력 감소 모드 및 저이득 모드
  • 낮은 공급 전류
    • 86mA 표준(5V 고이득 모드)
    • 36mA 표준(5V 저이득 모드)
    • 12mA 표준(5V 전원 차단 모드)
  • 포지티브 로직 제어
  • 6mm × 6mm, 40 리드 LFCSP 패키지
  • 10W 버전인 ADRF5545A와 핀 호환

애플리케이션

  • 무선 인프라
  • TDD 대규모 다중 입력 및 다중 출력과 능동 안테나 시스템
  • TDD 기반 통신 시스템

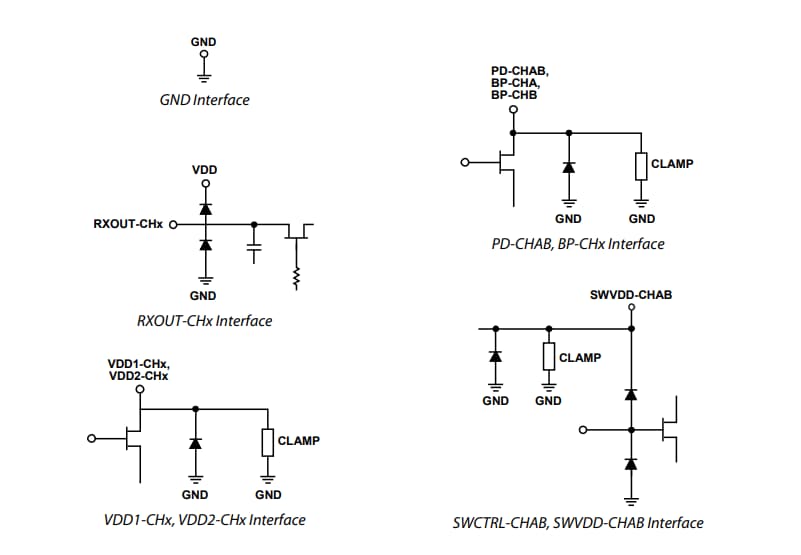

인터페이스 계통도

계통도 - Analog Devices Inc. ADRF5515 수신기 프런트 엔드
