Analog Devices Inc. ADRF5032 SPDT 스위치
Analog Devices Inc. ADRF5032 SPDT 스위치는 실리콘을 사용하여 제조된 반사형 SPDT(단극, 쌍 투) 스위치입니다. ADRF5032는 1GHz ~ 60GHz의 주파수 범위가 특징이며 삽입 손실이 2.0dB 미만이고 절연은 32dB 이상입니다. 이 스위치는 모든 통과 경로에 대해 24dBm, 핫 스위칭에 대해 21dBm의 RF 입력 전력 처리 기능을 제공합니다. ADRF5032에는 ±3.3V 이중 공급 전압이 필요합니다. 이 장치는 CMOS 및 LVTTL(저전압 트랜지스터 논리)의 호환 제어 기능을 활용합니다.
ADRF5032는 12단자, 2.5mm × 2.5mm, RoHS 규격 준수 LGA(랜드 그리드 어레이)로 제공되며 -40°C ~ +105°C 범위에서 작동합니다.
특징
- 낮은 삽입 손실
- 1.3dB 표준, 최대 40GHz
- 1.9dB 표준, 최대 55GHz
- 2.0dB 표준, 최대 60GHz
- 높은 절연 성능
- 43dB 표준, 최대 40GHz
- 37dB 표준, 최대 55GHz
- 32dB 표준, 최대 60GHz
- 높은 입력 선형성
- P0.1dB: 24dBm 표준
- IP3: 45dBm 표준
- 높은 RF 전원 처리
- 24dBm의 통과 경로
- 21dBm의 핫 스위칭 경로
- 1GHz ~ 60GHz의 초광대역 주파수 범위
- 반사형 설계
- CMOS/LVTTL 호환
- 저주파수 스퍼 없음
- 15ns의 RF 스위칭 타임
- 35ns의 RF 정착 시간(50% VCTRL ~0.1dB의 RF 출력)
- ±3.3V의 이중 전원 작동
- 12단자, 2.5mm x 2.5mm, RoHS 준수, LGA 패키지
애플리케이션
- 산업용 스캐너
- 테스트 및 계측
- 5G mmWave의 셀룰러 인프라
- 군사용 무전기, 레이더, ECM(유도 방향 전환 전자 장치)
- 극초단파 라디오 및 VSAT(초소형 애퍼처 단자)

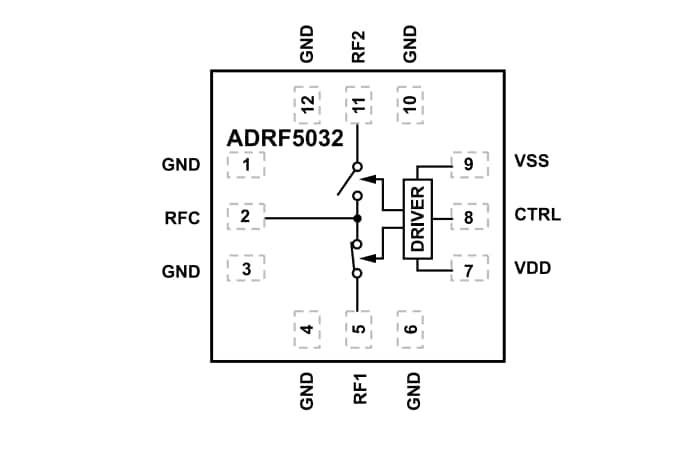

기능 블록 선도
전력 경감 대 주파수
비디오
