Analog Devices Inc. ADPL83200 저손실 PowerPath™ 컨트롤러
외부 P-채널 MOSFET을 제어하여 전원 전환 또는 부하 공유 시 near-ideal 다이오드 특성을 구현하는 ADPL83200 저손실 PowerPath™ 컨트롤러 이 제어 기능으로 여러 전원 소스를 고효율 ORing하여 배터리 수명을 크게 연장하고 발열을 최소화합니다. 동작 중 MOSFET(Metal-Oxide Semiconductor Field-Effect Transistor)의 양단 전압 강하는 일반적으로 20mV입니다.
벽면 어댑터나 기타 보조 전원 소스가 있는 애플리케이션에서, 보조 전원이 연결되면 부하가 배터리로부터 자동으로 분리됩니다. 두 개 이상의 ADI ADPL83200 컨트롤러를 상호 연결하여 여러 배터리 간 부하 공유 (load sharing) 를 구현하거나, 단일 충전기로 다양한 배터리를 충전할 수 있습니다.
ADPL83200은 로우 프로파일(1 mm) ThinSOT 패키지로 제공됩니다.
특징
- 전원 OR'ing 다이오드의 매우 낮은 손실 대체 솔루션
- 외부 구성 요소 최소화
- DC 소스 간 자동 전환
- 여러 배터리와의 부하 공유 간소화
- 낮은 대기 전류: 11 A
- 3 V ~ 28 V AC/DC 어댑터 전압 범위
- 배터리 전압 범위: 2.5 V ~ 28 V
- 역방향 배터리 보호
- 거의 모든 크기의 MOSFET을 구동할 수 있어 광범위한 전류 요구 사항을 지원합니다.
- MOSFET 게이트 보호 클램프
- 수동 제어 입력
- 로우 프로파일(1 mm) ThinSOT™” 패키지
애플리케이션
- 휴대폰
- 노트북 및 휴대용 컴퓨터
- 디지털 카메라
- USB 전원 주변기기
- 무정전 전원 장치
- 로직 제어 전원 스위치

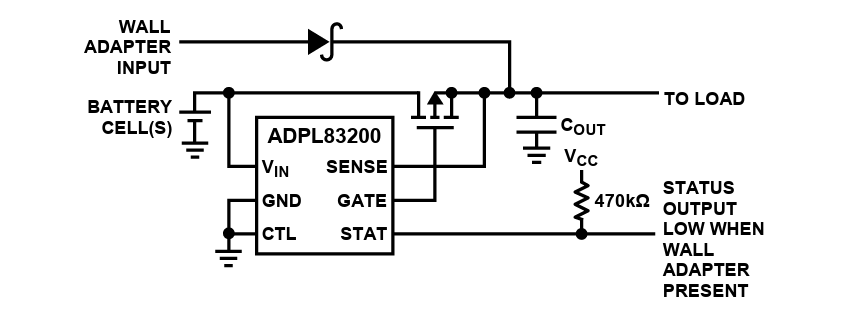

일반 응용 분야
ADPL83200 대쇼트 키 다이오드 순방향 전압 강하
보드
Analog Devices Inc. EVAL-ADPL83200-IZ 평가 보드
본 보드는 저손실 PowerPath™ 컨트롤러 ADPL83200IS6을 탑재하였습니다.
