Analog Devices Inc. ADPL76030 4-스위치 벅 부스트 컨트롤러
Analog Devices ADPL76030 4-스위치 벅 부스트 컨트롤러는 출력 전압보다 높거나 낮거나 같은 입력 전압에서 출력 전압 및 입력 또는 출력 전류를 조정하도록 설계되었습니다. 독점적인 피크-벅, 피크-부스트 전류 모드 제어 방식은 조정 가능하고 동기화 가능한 600kHz~1.4MHz 고정 주파수 작동 또는 낮은 EMI를 위한 내부 25% 삼각 확산 스펙트럼 주파수 변조를 가능하게 합니다. 이 장치는 4~55V 입력 전압 범위, 0~55V 출력 전압 기능 및 작동 영역 간 원활한 저잡음 전환을 제공합니다. ADPL76030은 자동차, 산업, 통신, 배터리 구동 시스템에서 전압 레귤레이터 및 배터리 및 슈퍼 커패시터 충전기 애플리케이션용으로 적합합니다.
Analog Devices ADPL76030는 입력 또는 출력 전류 모니터와 전력 양호 플래그를 제공합니다. 또한 출력 단락 상태를 감지하여 ADPL76030 재시도, 래치 오프 또는 계속 실행되는 동안 오류 보호 기능도 제공됩니다.
특징
- 4-스위치 단일 인덕터 아키텍처를 통한VIN
- VOUT 이상, 이하 또는 동일
- 1.4MHz에서 최대 95% 효율
- 고유한 피크-벅 피크-부스트 전류 모드
- 4~55V의 넓은 VIN 범위
- ±2% 출력 전압 정확도(1V≤VOUT≤55V)
- 모니터 사용 시 입력 또는 출력 전류 정확도: ±3%
- 확산 스펙트럼 주파수 변조를 통해 EMI를 낮춤
- 벅 또는 부스트에서 최고의 MOSFET 새로고침 잡음 없음
- 600kHz~1.4MHz 조정 및 동기화 가능
- 종료 중 VIN에서 VOUT 분리
애플리케이션
- 자동차, 산업, 텔레콤 시스템
- 고주파, 배터리 구동 시스템
개발 도구
Analog Devices Inc. EVAL-ADPL76030EBZ 평가 보드
동기식 4-스위치 벅-부스트 DC/DC 컨트롤러인ADPL76030의 기능을 시연합니다.
Analog Devices Inc. 균형 잡힌 솔루션 필수 키트
즉시 테스트 및 프로토타입 제작을 위해 바로 사용 가능한 보드에 제품을 제공합니다.

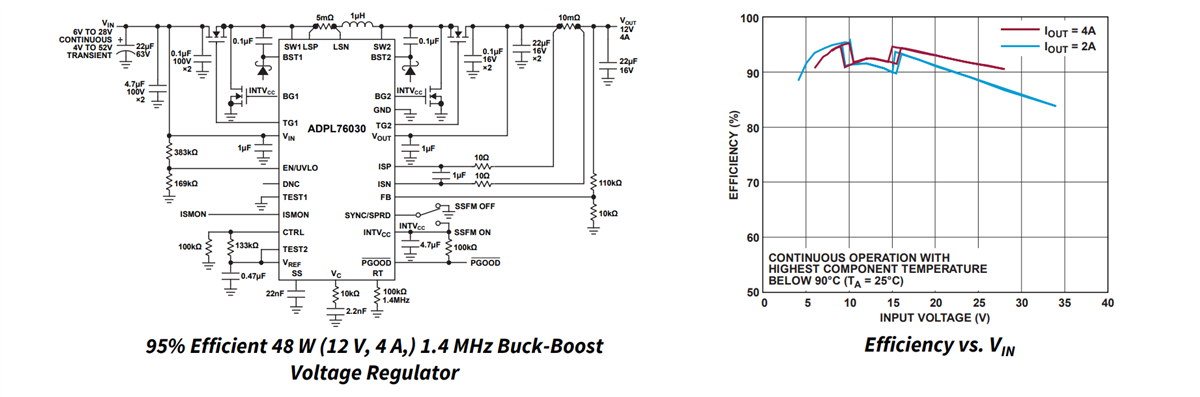

일반 응용 분야
게시일: 2024-07-03
| 갱신일: 2025-05-15
