Analog Devices Inc. ADPL42005 LDO 선형 레귤레이터
Analog Devices Inc. ADPL42005 LDO 선형 레귤레이터는19V~1.22V 레일에서 작동하는 고성능 아날로그 및 혼합 신호 회로용으로 설계되었습니다. 이 레귤레이터는4V~20V 전압에서 작동하며 최대 500mA의 출력 전류를 제공합니다. ADPL42005 레귤레이터는 고급 독점 아키텍처를 활용하여 높은 전원 공급 장치 제거율과 낮은 잡음을 제공하고 뛰어난 라인 및 부하 과도 응답을 달성합니다. 이 레귤레이터는 6가지 고정 출력 전압 옵션과 조정 가능한 버전으로 제공됩니다. 이를 통해 외부 피드백 분배기를 통해 1.22V에서 VIN − VDO까지의 출력 전압을 사용할 수 있습니다. ADPL42005 LDO 레귤레이터는 출력 전압과 무관한 32µVrms의 출력 잡음 전압을 특징으로 합니다. 전력 시스템 모니터가 디지털 전력 양호 출력 장치를 통해 출력 전압의 상태를 확인할 수 있습니다. 사용자 프로그래밍 가능한 정밀 저전압 차단 기능으로 여러 전원 공급 장치의 시퀀싱이 용이합니다.
ADPL42005 레귤레이터는 역전류 보호, 폴드백 전류 제한, 열 과부하 보호 등 다양한 보호 기능을 제공합니다
. 이 레귤레이터는 10kHz에서 58dB의 PSRR 성능, ±0.8%의 초기 정확도, 500mA의 최대 출력 전류, 사용자 프로그래밍 가능한 정밀 UVLO/활성화 기능을 제공합니다. 일반적인 애플리케이션으로는 고주파 발진기, 시계, 통신 및 인프라, 의료 및 헬스케어, 산업 및 계측 등이 있습니다.
특징
- 입력 전압 범위 4 V ~ 20 V
- 최대 출력 전류: 500 mA
- 고정 출력 버전의 경우 32µVrms 저잡음
- 10kHz, VOUT = 3.3V에서 58dB PSRR 성능
- 역전류 보호
- 500mA에서 400mV 저드롭아웃 전압
- ±0.8% 초기 정확성
- 라인, 부하 및 온도에 대한 정확도(TJ = -40°C ~ 125°C): -2% ~ +1%
- 폴드백 전류 한계 및 열 과부하 보호
- 낮은 대기 전류(VIN =10 V), IGND =900 μA(500 mA부하 시)
- VIN = 12V에서 < 40µa="" 낮은="" 셧다운="" 전류,="" 소형="" 1µf="" 세라믹="" 출력="" 커패시터로="" 안정성="">
- 1.5V, 1.8V, 2.5V, 3V, 3.3V 및 5V의 6가지 고정 출력 전압 옵션
- 1.22V에서 VIN − VDO까지 조정 가능한 출력
- 사용자가 프로그래밍 가능한 정밀 UVLO/활성
- 전력 양호 표시등
- 8-리드 LFCSP 및 8-리드 SOIC 패키지
애플리케이션
- 잡음에 민감한 사용 사례에 대한 규정:
- ADC, DAC 회로, 정밀 증폭기, 고주파 발진기, 클록 및 PLL
- 통신 및 인프라
- 의료 기기 및 헬스케어
- 산업 및 계측

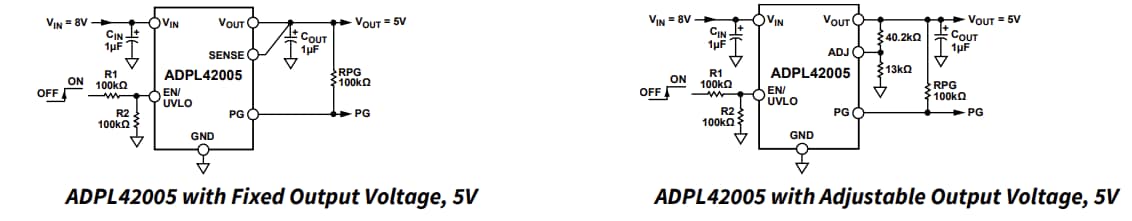

일반 애플리케이션 회로
평가 보드
Analog Devices Inc. ADPL42005 평가 보드
ADPL42005 LDO(저드롭아웃) 선형 레귤레이터를 평가하도록 설계되었습니다.
Analog Devices Inc. ADPL42005 RedyKits™
간소화된 시제품화/평가가 가능하며 여러 고정 출력 전압 옵션에 사용할 수 있습니다.
게시일: 2025-05-05
| 갱신일: 2025-05-12
