Analog Devices / Maxim Integrated ADPL40505A LDO(로우 드롭아웃) 선형 조정기
Analog Devices ADPL40505A LDO(로우 드롭아웃) 선형 조정기는 최대 부하전류500mA를 제공하는 5.5V P채널 금속 산화물 반도체(PMOS) LDO 선형 조정기입니다. ADPL40505A는 공급 장치에서 매우 낮은 정지 전류를 소비하는 저전력 작동 모드를 특징으로 합니다.
이 조정기는 프로그래밍 가능한 돌입 전류 제한,출력과전류 제한,역전류 제한 및 열 과부하 보호 기능을 제공하는 내부 회로도로 손상이 나지 않게 완벽하게 보호됩니다. ADPL40505A는 출력 커패시터를 신속하게 방전시키는 800Ω 활성 방전 경로를 특징으로 합니다.
Analog Devices ADPL40505A는 두 개의 외부 궤환 저항기로 0.8V ~ 5.0V가변 출력 전압범위로 향상된 유연성을 제공합니다. ADPL40505A은 8핀, 2mmx2mm 얇은 듀얼 플랫 노리드(TDFN) 패키지로 제공됩니다.
특징
- 1.7V ~ 5.5V 입력 공급 범위
- 0.8~5.0V 출력 전압 범위
- 최대 출력 전류: 500 mA
- 500mA 부하에서 최대 120mV 드롭아웃(3.6VIN)
- 20 μA 무부하 공급 전류(저전력 모드)
- 50 μA 공급 전류(일반 모드)
- <1 μa="" 차단="" 공급="">
- 45μVRMS 출력 잡음, 10Hz ~ 100kHz
- 10kHz, 250mA 부하전류 및 300mV 입력 및 출력 전압 분리에서 60dB PSRR
- 부하, 라인 및 온도 변화에 따른 ±2% DC 정확성
- OUT에서 800Ω 활성 방전
- 2 μF(최소 효과)의 출력 정전용량으로 안정적 작동
- 프로그래밍 가능한 소프트 스타트 속도
- 과전류 및 과열 보호
- 역 전류 보호
- Power-OK 출력
- 2 mm x 2 mm, 8핀 TDFN 패키지
- -40~+125°C 작동 온도
애플리케이션
- 휴대폰
- 디지털 카메라 및 오디오 장치
- 휴대용 및 배터리 전원식 장비

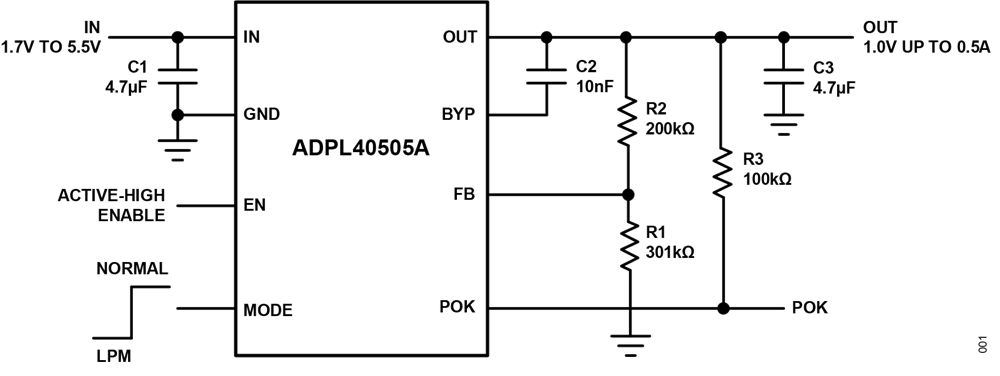

애플리케이션 다이어그램
