Analog Devices / Maxim Integrated ADPL12006 강압 컨버터
Analog Devices / Maxim Integrated ADPL12006 강압 컨버터는 하이 사이드 및 로우 사이드 스위치를 통합한 20V, 5A/6A 완전 통합형 동기식 장치입니다. 이 컨버터는 3~20V의 폭넓은 입력 전압 범위에서 최대 6A를 공급하도록 설계되었습니다. ADPL12006 강압 컨버터는 외부 저항 분배기를 사용하여 가변 출력 전압을 제공합니다. 이 IC는 매우 높은 듀티 사이클로 실행하여 드롭아웃 모드에서 작동할 수 있으며, 공장 자동화 애플리케이션에 이상적입니다. ADPL12006 컨버터는 -40°C~150°C의 작동 접합부 온도 범위에서 작동합니다. 이 강압 컨버터는 공장 자동화, PoL(부하 지점), 분산 DC 전력 시스템, 통신 인프라, 테스트 및 측정에 이상적입니다.
특징
- 소형 크기에 여러 가지 기능:
- 3~20V 작동 VIN 범위
- 20 μA 대기 전류(스킵 모드)
- FET(전계 효과 트랜지스터)가 통합된 동기식 DC-DC 컨버터
- 400kHz~1.5MHz 고정 주파수 옵션
- 내부 소프트 스타트:
- 2.5 ms (400 kHz)
- 3.5 ms (1.5 MHz)
- 프로그래밍 가능한 출력 전압:
- 400kHz일 때 0.8~12V
- 1.5MHz일 때 0.8~10V
- 3.5mm x 3.75mm, 17핀 FC2QFN
- 대칭 패키지로 탁월한 EMI(전자파 간섭) 성능 제공
- 이중 위상 성능:
- 고출력 설계를 위한 이중 위상 구성으로 사용 가능
- 공유 VEA 핀을 통한 동적 전류 공유
- 이중 위상에서 낮은 IQ 작동 성능
- PGOOD을 사용하여 정확한 출력 전압 모니터링
- 강제 PWM(펄스폭 변조) 및 스킵 모드 작동
- LDO 작동
- 과열 및 단락 보호
- -40~150°C 작동 접합부 온도 범위
애플리케이션
- 공장 자동화
- 부하 지점
- 분산 DC 전력 시스템
- 통신 인프라
- 테스트 및 측정

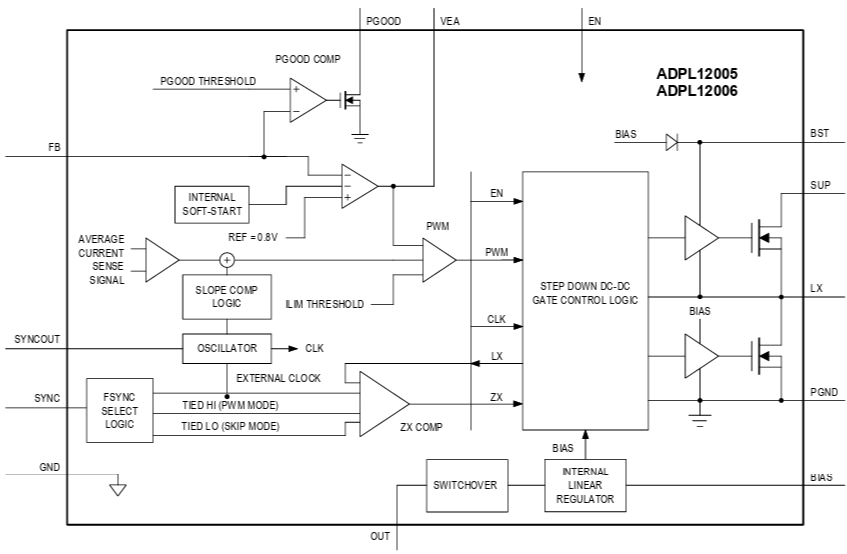

블록 선도

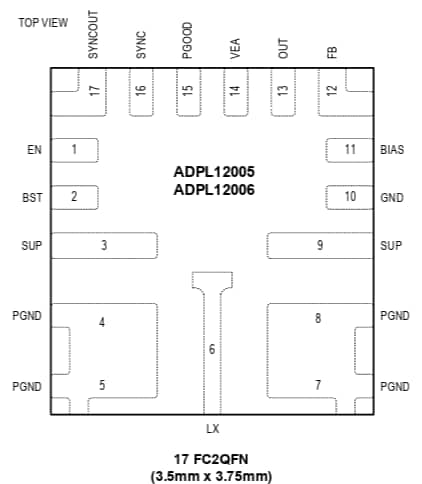

핀 구성
