Analog Devices Inc. ADPA7008 전력 증폭기
Analog Devices Inc. ADPA7008 전력 증폭기는 GaAs, pHEMT, MMIC, 31dBm 포화 출력(PSAT, 1W) 분산 전력 증폭기입니다. ADPA7008에는 20~54GHz에서 작동하는 통합 온도 보상형 온칩 전력 감지기가 포함되어 있습니다.
ADI ADPA7008 전력 증폭기는 17.5dB의 소신호 이득, 30dBm의 1dB 압축(P1dB)을 위한 출력 전력, 22~40GHz에서 일반적으로 37dBm의 우수한 IP3를 제공합니다. 이러한 기능 덕분에 ADPA7008은 31dBm의 효율적인 PSAT가 필요한 전자 대응 및 계측 애플리케이션과 같은 선형 애플리케이션에 이상적입니다.
또한 상위 수준의 조립을 용이하게 하기 위해, RF 입출력은 내부적으로 일치 및 DC 차단 상태로 되어 있습니다. 이 장치는 5V 공급 전압(VDD)에서 1,500mA를 요구합니다.
ADPA7008은 열 저항이 낮고 표면 장착 제조 기술과 호환되는 히트 싱크[LCC_HS]가 있는 7mm × 7mm 세라믹 무연 패키지로 제공됩니다.
특징
- 30dBm(표준) P1dB 출력(22~40GHz)
- 22~40GHz PSAT에서 31dBm(표준)
- 17.5dB(표준) 이득(22~40GHz)
- 12dB(표준) 입력 반사 손실(22~40GHz)
- 9.5dB(표준) 출력 반사 손실(22~40GHz)
- 37dBm(표준) IP3 출력(22~40GHz)
- 5V(표준) 공급 전압(1,500mA)
- 50Ω으로 정합된 입/출력
- 18단자, 7mm × 7mm, 세라믹 무연 칩 캐리어(히트 싱크 [LCC_HS] 포함)
- 통합 전원 감지기
애플리케이션
- 항공우주 및 국방
- 테스트 계측
- 통신

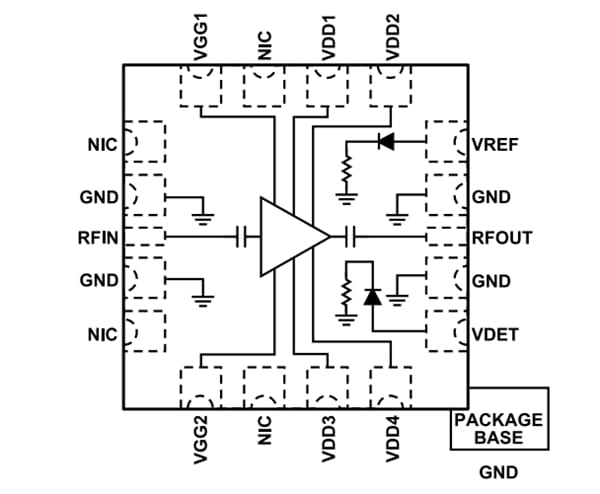

블록 선도
