Analog Devices Inc. ADPA7002 전력 증폭기
Analog Devices Inc. ADPA7002 전력 증폭기는 GaAs(갈륨 비소), pHEMT(pseudomorphic high electron mobility transfer), MMIC(모놀리식 마이크로웨이브 집적 회로), 28dBm(1/2W) 증폭기입니다. ADPA7002는 작동 범위가 18~44GHz인 온도 보상 온칩 전력 감지기를 통합합니다.
ADI ADPA7002 전력 증폭기는 5V 전원에서 32GHz에서 15dB의 소신호 이득과 30dBm의 포화 출력 전력(PSAT)을 제공합니다. 38dBm의 IP3를 갖춘 이 장치는 28dBm 이상의 효율적인 PSAT를 요구하는 전자 대책 및 계측 애플리케이션과 같은 선형 애플리케이션에 이상적입니다. The RF inputs and outputs of the amps are internally matched, and DC is blocked for ease of integration into higher-level assemblies.
ADPA7002는 열 저항이 낮고 표면 실장 제조 기술과 호환되는 방열판(LCC_HS)이 있는 6mm x 6mm 세라믹 무연 칩으로 제공됩니다.
특징
- 28dBm에서 출력 P1dB(34~44GHz에서 표준)
- 29.5dBm에서 PSAT(24~34GHz에서 표준)
- 15dB에서 이득(34~44GHz에서 표준)
- 38dBm에서 IP3(표준)
- 통합 전원 감지기
- 700mA에서 5V 공급 전압
- 16단자, 6mm × 6mm, 세라믹, 고주파, 에어 캐비티 패키지
애플리케이션
- 군사
- 테스트 계측
- 통신

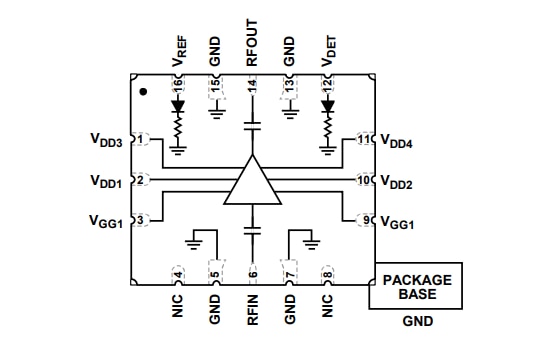

블록 선도
인터페이스 계통도
게시일: 2023-03-17
| 갱신일: 2023-03-23
