Analog Devices Inc. ADPA1122 20W 질화갈륨 PA(전력 증폭기)
Analog Devices Inc. ADPA1122 20W 질화갈륨 PA(전력 증폭기)는 8.2GHz ~ 11.8GHz 주파수 범위에서 43% 이상의 PAE(전력 부가 효율)로 43dBm(20W)을 제공합니다. ADPA1122 GaN(질화갈륨) 전력 증폭기는 9.6~11GHz에서 ±0.5dB 이득 평탄도를 제공합니다. ADI ADPA1122는 펄스 군사, 해양 및 기상 레이더 애플리케이션에 최적화되어 있습니다.
ADPA1122는 방열판[LCC_HS]이 있는 18단자, 7mm × 7mm, 세라믹 무연 칩 캐리어에 들어 있습니다. 이 패키지는 열저항이 낮으며 표면실장 제조 기법과 호환됩니다.
특징
- 내부 일치 및 AC 결합 20W 질화갈륨 PA(전력 증폭기)
- 통합 온도 보상 RF 전원 감지기
- PIN 이 있는 POUT =22dBm, 43.5dBm9.6GHz에서11GHz까지
- 9.6GHz ~ 11GHz에서 일반적으로 31dB의 소 signal 이득
- PIN = 22dBm일 때의 전력 이득: 8.2GHz ~ 11GHz에서 통상 21.5dB
- PAE는 9.6GHz ~ 11GHz에서 일반적으로 46%입니다.
- 10% 듀티 사이클에서 200mA에서 28V의 공급 전압
- 18-터미널, 7mm × 7mm, LCC_HS 패키지
애플리케이션
- 기상 레이더
- 해상 레이더
- 군사 레이더

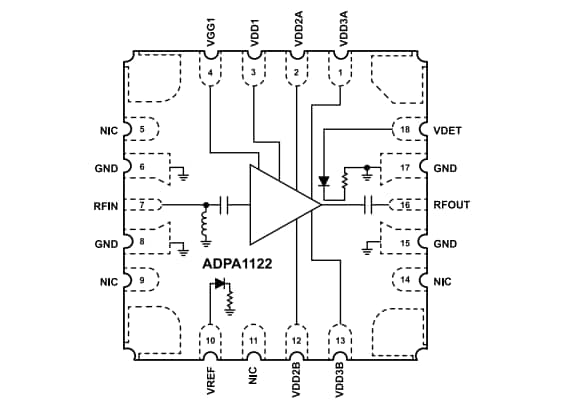

기능 블록 선도
게시일: 2023-05-18
| 갱신일: 2023-05-30
