Analog Devices Inc. ADPA1105-EVALZ 평가 키트
Analog Devices Inc. ADPA1105-EVALZ 평가 키트는 ADPA1105 0.9~1.6GHz, GaN 전력 증폭기의 광범위한 평가를 용이하게 합니다. ADPA1105-EVALZ는 알루미늄 히트 스프레더에 장착된 10mil 두께의 Rogers 4350B 구리 피복으로 제작된 2층 PCB(인쇄 회로 기판)으로 구성됩니다. 열 스프레더는 장치에 대한 열 완화 기능과 PCB에 대한 기계적 지지 기능을 모두 제공합니다.
ADI ADPA1105-EVALZ 평가 키트는 헤더에 연결하고 ADPA1105의 바이어싱을 제어하도록 구성할 수 있는 드레인 펄스 보드(펄서 보드)와 함께 제공됩니다. 이는 네거티브 게이트 전압 및 드레인 전압을 ADPA1105-EVALZ 키트에 연결 및 분리하는 제어 신호를 제공함으로써 가능합니다. ADPA1105-EVALZ는 펄스 게이트 모드에서 단독으로 작동할 수 있으며, 여기에서 네거티브 펄스는 ADPA1105 VGG1 및 VGG2 핀에 적용됩니다.
특징
- 2 레이어 Rogers 4350B 평가 보드(열 스프레더 포함)
- End launch SMA 잭 RF 커넥터
- 스루 보정 경로
- 드레인 또는 게이트 펄싱 기능
애플리케이션
- Weather radar
- Marine radar
- Military radar
키트 구성품
- ADPA1105-EVALZ 평가 보드
- 50V 드레인 펄서 보드
필수 장비
- 펄스 발생기
- 오실로스코프
- 50V, 2A 전원 공급 장치
- -4V 전원 공급 장치
- Tektronix TCPA312A 전류 프로브
- Tektronix TCPA300 전류 프로브 증폭기
- RF 신호 발생기
- 지향성 커플러
- RF 전력 센서
- RF 전력 계측기
- RF 감쇠기

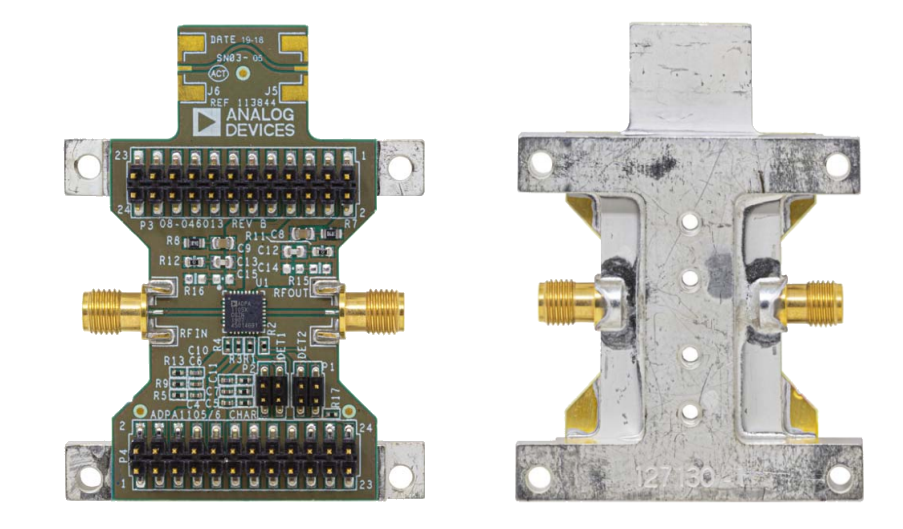

전면 및 후면 레이아웃
관련 제품
Analog Devices Inc. ADPA1105 0.9~1.6GHz GaN 전력 증폭기
0.9~1.4GHz의 대역폭에 걸쳐 60%의 표준 PAE(전력 부가 효율)로 46dBm을 제공합니다.
