Analog Devices Inc. ADPA1105 0.9~1.6GHz GaN 전력 증폭기
Analog Devices Inc. ADPA1105 GaN 전력 증폭기는 0.9~1.4GHz의 대역폭에 걸쳐 60%의 표준 PAE(전력 부가 효율)로 46dBm(40W)을 제공합니다. 또한 ADPA1105는 0.9~1.4GHz의 대역폭에 걸쳐 ±0.5dB 이득 평탄도를 지원합니다.
특징
- 46dBm(표준) 출력 전력(PIN=19dBm)
- 소신호 이득: 34.5dB(표준)(0.9~1.4GHz에서)
- 전력 이득(PIN=19dBm): 27dB(표준)
- 0.9~1.6GHz 대역폭
- PAE(PIN=19dBm): 60%(표준)(0.9~1.4GHz에서)
- 10% 듀티 사이클 공급 전압에서 400mA에서 VDD = 50V
- 32리드, 5mm × 5mm, LFSCP_CAV 패키지
애플리케이션
- 기상 레이더
- 선박용 레이더
- 군용 레이더

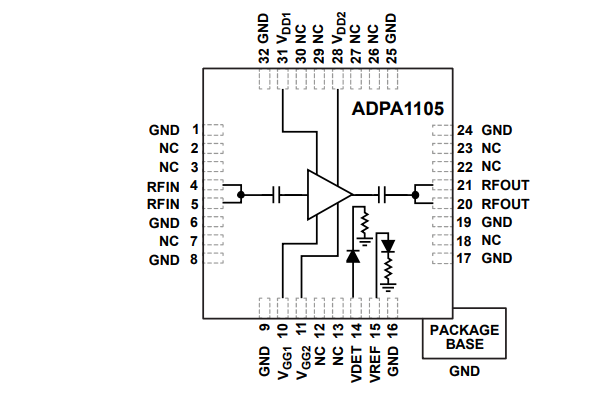

기능 블록 선도
관련 제품
Analog Devices Inc. ADPA1105-EVALZ 평가 키트
ADPA1105 0.9~1.6GHz GaN 전력 증폭기의 광범위한 평가를 용이하게 합니다.
