Analog Devices ADP7112 저잡음 CMOS LDO 선형 레귤레이터

Analog Devices ADP7112 저잡음
CMOS LDO 선형 레귤레이터

Analog Devices ADP7112 저잡음, CMOS 저드롭아웃(LDO) 선형 레귤레이터는 2.7~20V에서 작동하고 최대 200mA의 출력 전류를 제공합니다. 최첨단 고유 아키텍처를 사용하여 개발된 ADP7112 레귤레이터는 소형 2.2µF 세라믹 커패시터를 사용하여 높은 전원 전압 변동 제거비, 저잡음 그리고 우수한 라인 및 부하 과도 전류 응답을 제공합니다. ADP7112의 출력 잡음은 5V 이하의 고정 옵션에 대한 출력 전압과 무관하게 11μVrms입니다.

ADP7112는 20V 레일에서 낮게는 1.2V 레일까지 작동하는 고성능 아날로그 및 혼합 신호 회로의 조절에 이상적입니다. 6볼 1mm × 1.2mm WLCSP 패키지로 제공되는 Analog Devices ADP7112 CMOS LDO 선형 레귤레이터는 잡음 감도 애플리케이션, ADC, DAC 회로, 정밀 증폭기, VCO VTUNE 제어용 전원, 통신 및 인프라, 의료 및 헬스케어, 산업 및 계측기의 조정에 매우 적합합니다.

특징
  • 저잡음: 고정 출력 전압과 무관하게 11µVrms
  • 10kHz에서 88dB의 PSRR, 100kHz에서 68dB, 1MHz에서 50dB, VOUT≤5V, VIN = 7V
  • 입력 전압 범위: 2.7~20V
  • 최대 출력 전류: 200mA
  • 초기 정확도: ±0.8%
  • 라인, 부하 및 온도 정확도 ±1.8%, TJ = −40~+125°C
  • 저드롭아웃 전압: 200mA 부하 조건에서 200mV(표준), VOUT = 5V
  • 사용자 프로그래밍 가능 소프트 스타트
  • 낮은 대기 전류, IGND = 무부하 조건에서 50μA(표준)
  • 낮은 차단 전류
    • VIN = 5V에서 1.8μA
    • VIN = 20V에서 3.0μA
    • 소형 2.2μF 세라믹 출력 커패시터를 사용하여 안정적임
  • 고정 출력 전압 옵션: 1.8V, 2.5V, 3.3V 및 5.0V
    • 1.2~5.0V의 15가지 표준 전압 제공 가능
  • 1.2V에서 VIN - VDO까지 조절 가능 출력, 초기 설정 포인트 이상으로 출력 조절 가능
  • 정밀 지원
  • 1mm × 1.2mm, 6볼 WLCSP
응용 분야
  • 잡음 민감성 애플리케이션에 맞게 조정
  • ADC, DAC 회로, 정밀 증폭기, VCO VTUNE 제어용 전원
  • 통신 및 인프라
  • 의료 기기 및 헬스케어
  • 산업 및 계측

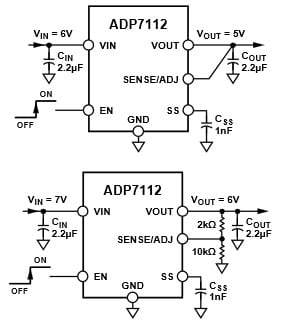

고정 출력 전압이 5V 및 6V인 일반 애플리케이션 회로
고정 출력 전압이 5V 및 6V인 일반 애플리케이션 회로
