Analog Devices Inc. ADMV8913-EVALZ 평가 보드
Analog Devices Inc. ADMV8913-EVALZ 평가 보드를 사용하면 ADMV8913 디지털 조정 가능, HPF(고역 통과 필터) 및 LPF(저역 통과 필터)를 평가할 수 있습니다. ADMV8913-EVALZ에는 네거티브 전압 발생기, LDO(저드롭아웃) 레귤레이터 및 EVAL-SDP-CS1Z(SDP-S) SDP(시스템 데모 플랫폼) 인터페이스도 통합되어 있어 간단하고 효율적으로 평가할 수 있습니다. 또한 네거티브 전압 발생기 및 LDO 레귤레이터를 사용하면 SDP-S를 통하거나 2개의 외부 전원 공급 장치를 사용하여 PC의 5V USB 공급 전압 중 하나로 ADMV8913에 전력을 공급할 수 있습니다.
ADMV8913은 디지털 방식으로 선택 가능한 작동 주파수가 특징인 완전 MMIC(모놀리식 마이크로파 집적 회로)입니다. 이 칩에는 HPF와 X 대역 주파수 범위 내에서 통과 대역 응답을 허용하는 LPF가 통합되어 있습니다. 이 칩은 병렬 로직 인터페이스 또는 4선 SPI(직렬 포트 인터페이스) 중 하나를 사용하여 프로그래밍됩니다. SDP-S 컨트롤러를 사용하면 ADI ACE(Analysis | Control | Evaluation) 소프트웨어를 통해 ADMV8913 SPI와 인터페이스할 수 있습니다.
특징
- ADMV8913용의 모든 기능이 구비된 평가 보드
- SPI용 보드 내장형 SDP-S 커넥터
- 내장형 LDO 레귤레이터(SPI 제어용 USB ACE 소프트웨어 인터페이스로 구동)를 사용한 평가
필수 장비
- 네트워크 분석기
- Windows® PC
- USB 케이블
- EVAL-SDP-CS1Z(SDP-S) 컨트롤러 보드
관련 제품
Analog Devices Inc. ADMV8913-EP MMIC
6.6~11.9GHz 내에서 통과 대역 응답을 지원하는 통합 HPF 및 LPF를 갖추고 있습니다.
추가 자료

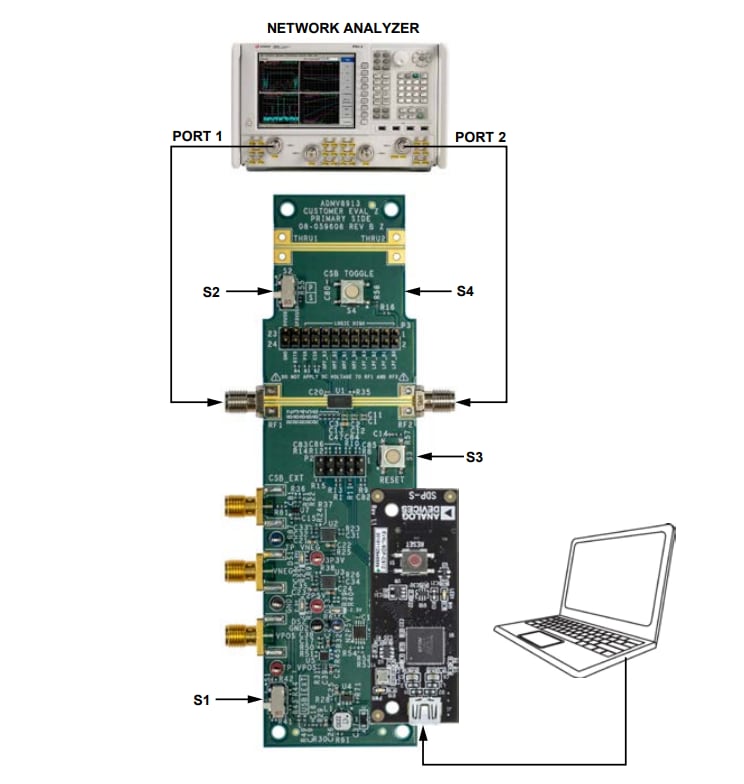

실험실 벤치 셋업

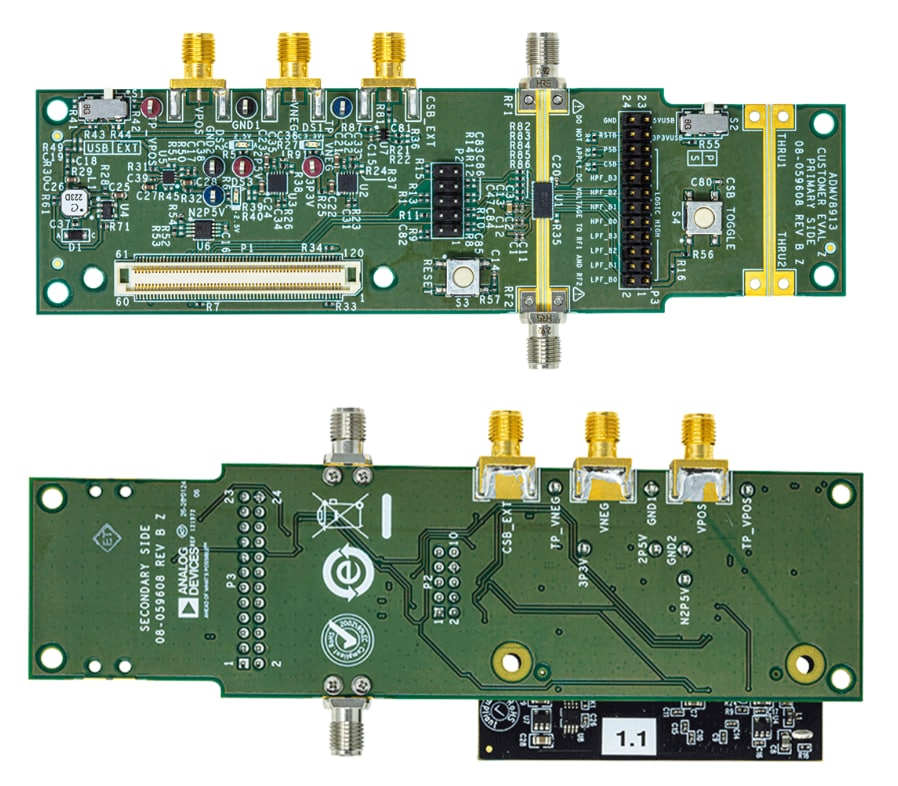

레이아웃
보드 개요
