Analog Devices Inc. ADMV1550 이중 균형 믹서
Analog Devices ADMV1550 이중 군형 믹서는 무연, RoHS 준수, 표면 실장 기술(SMT) 패키지로 제공되며 15 GHz 과 65 GHz사이에서 업컨버터 또는 다운컨버터로 쉽게 사용할 수 있습니다. ADMV1550 범용 이중 균형 믹서는 중간 주파수(IF) 포트에서 DC부터20 GHz까지 넓은 대역폭을 제공하여 모방 제품을 피할 수 있는 유연한 주파수 계획이 가능합니다.
Analog Devices ADMV1550 믹서는 갈륨 비소(GaAs) 모놀리식 마이크로파 집적 회로(MMIC) 방식을 사용하여 제조되며 외부 부품이나 정합 회로가 필요하지 않습니다. 최적화된 발룬 구조로 인해 ADMV1550는 로컬 발진기(LO)에서 RF로 및 LO에서 IF로 뛰어난 억제 성능을 제공합니다. 믹서는 일반적인 LO 진폭인 15 dBm으로 작동합니다. RoHS를 준수하는 ADMV1550은 와이어 본딩이 필요하지 않으므로 표면 실장 제조 기술을 사용할 수 있습니다.
ADMV1550은 컴팩트한 4 mmx4 mm 18 단자 랜드 그리드 배열(LGA) 패키지로 제공되며 -40 °C~+85 °C온도 범위에서 작동합니다.
특징
- 8 dB 일반:15 GHz에서 50 GHz로의 전환 손실
- 20 dBm 일반적으로 15 GHz에서 50 GHz 입력 IP3(다운컨버터)
- 40 dBm 일반적으로 15 GHz에서50 GHz 입력 IP2(다운컨버터)
- 11 dBm 일반 입력 P1dB(업컨버터)
- 35 dB 일반적인 LO에서 RF로의 절연
- 35 dB 일반적인 LO에서 IF로의 절연
- 45 dB 일반:15 GHz~50 GHzRF에서 IF로의 절연
- 18단자, RoHS 준수,4 mmx4 mmLGA 패키지
애플리케이션
- 마이크로파 및 초소형 개구부 단말기(VSAT) 무전기
- 테스트 장비
- 전자전(EW)
- ECM(전자 대응책)
- 명령, 제어, 통신 및 인텔리전스
블록 선도

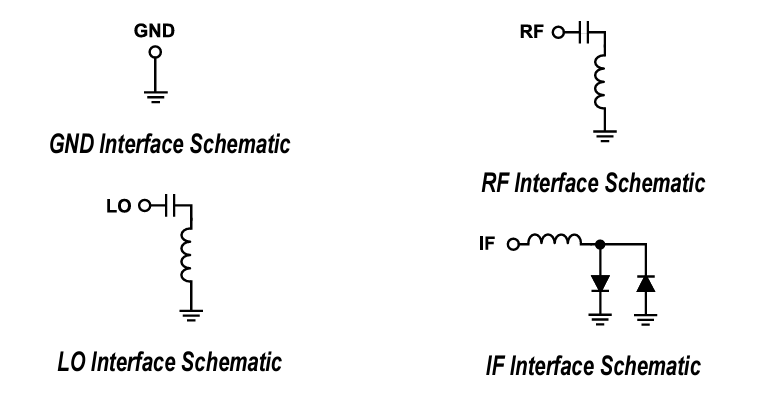

인터페이스 계통도
