Analog Devices ADM3260 Hot Swappable Digital & Power Isolator

Analog Devices ADM3260 핫스왑 지원
디지털 & 전력 절연기

Analog Devices ADM3260 은 핫스왑이 가능한 디지털 및 전력 절연기로 설계되었으며 두 개의 비래치형(non-latching), 양방향 커뮤니케이션 채널을 제공합니다. iCoupler® 및 isoPower® 칩 스케일 변압기 기술을 기반으로 하는 ADM3260은 완전하게 절연된 I2C 인터페이스와 최대 150mW의 절연 전력 변환을 지원하는 통합된 절연 DC-DC 컨버터를 지원합니다. 양방향 I2C 채널은 독립형 광커플러와 함께 사용하기 위해 I2C 채널은 독립형 광커플러와 함께 사용하기 위해 I2C 인터페이스를 실현하고 전력 변환기를 작은 폼펙터로 구현할 수 있습니다. ADM3260은 20리드 SSOP 패키지에 제공되며 −40°C ~ +105°C의 작동 온도 범위를 지원합니다.

특징
  • isoPower 를 통합한 절연 DC-DC 컨버터
    • 3.15 V ~ 5.25V로 조정된 출력
    • 최대 150mW 출력 전력
    • 공통 모드 과도 현상에 대한 높은 내성: >25kV/μs
  • iCoupler 통합 I2C 디지털 절연기
    • 양방향 I2C 통신
    • 3.0V ~ 5.5V 공급/로직 레벨
    • Open-drain 인터페이스
    • 핫스왑 애플리케이션에 적합
    • 30mA 전류 싱크 성능
    • 1000kHz 최대 주파수
  • 연면거리 5.3mm의 20리드 SSOP 패키지
  • 고온 작동: 105°C

    안전 및 규정 승인
    • UL 안전 및 규정 승인
    • UL 1577: 1분에 2500 Vrms
    • CSA 부품 수용 공지 5A(대기중)
    • VDE 적합성 인증(대기중)
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • VIORM = 560V 피크
애플리케이션
  • 절연된 I2C, SMBus 및 PMBus 인터페이스
  • 멀티레벨 I2C 인터페이스
  • 교환국 스위칭
  • 교환국 스위칭
    • 48V 분산 전원 시스템
    • 48V 전원공급장치 모듈
  • 네트워킹
  • 디스크 어레이

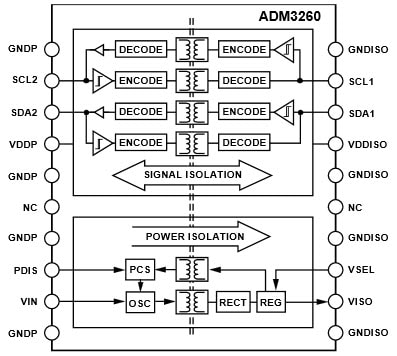

기능 블록 선도
Functional Block Diagram
