Analog Devices Inc. ADL8120-EVALx 평가 보드

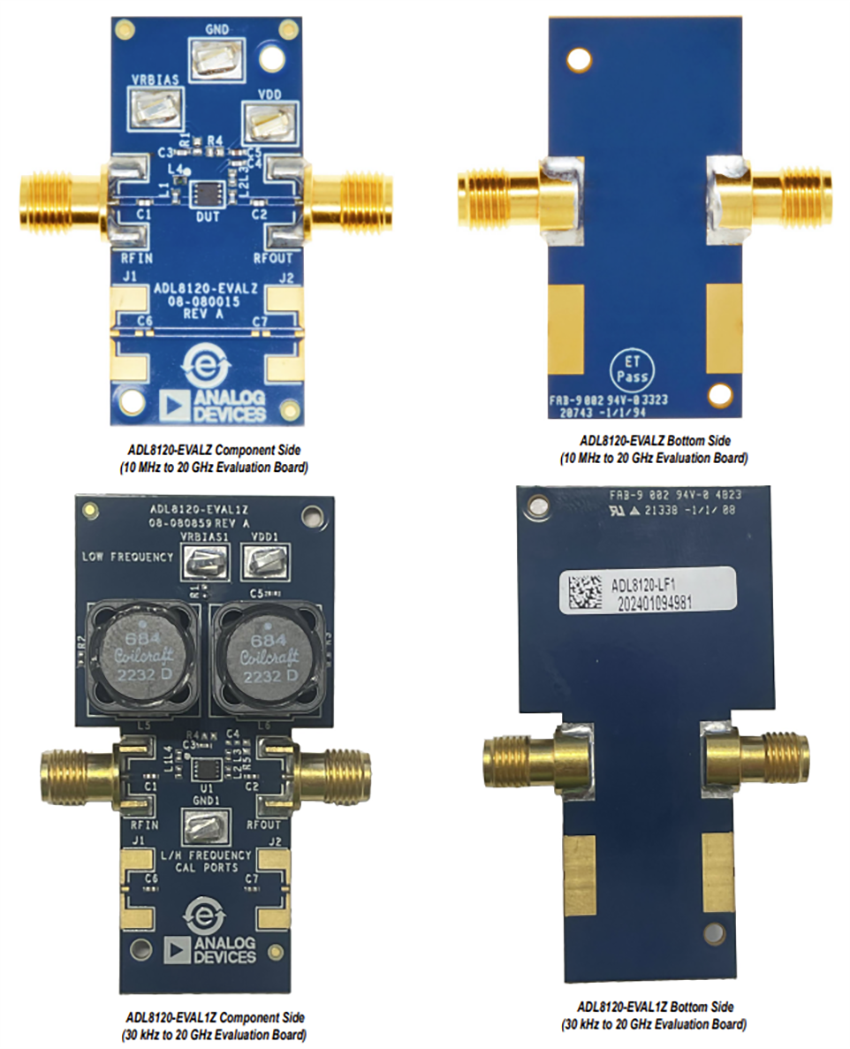

Analog Devices Inc. ADL8120-EVALx 평가 보드는 0.254 mm(10mil) 두께, Isola 370HR, 구리 피복으로 제작된 4레이어 PCB(인쇄 회로 기판)로서, 공칭 두께는 1.58 mm(62mil)입니다. ADL8120-EVALZ 및 ADL8120-EVAL1Z는 ADL8120 30 kHz ~ 20 GHz 저잡음 증폭기를 평가합니다. ADL8120-EVALZ는 10 MHz ~ 20 GHz 범위에서 작동하도록 설계된 반면, ADL8120-EVAL1Z는 주파수 범위를 30 kHz까지 확장하고 최대 20 GHz의 작동을 지원합니다. 이 보드의 RFIN 및 RFOUT 포트에는 2.9mm 암형 동축 커넥터가 장착되어 있으며 보드 구성요소는 -55°C~+125°C의 전체 작동 온도 범위에서 사용하기에 적합합니다.
보드 트레이스 손실을 보정하기 위해 J1과 J2 커넥터 사이에 스루 보정 경로가 제공됩니다. J1 및 J2에는 보정 경로를 통해 사용하기 위해 RF 커넥터가 장착되어야 합니다. 사용자는 SMT(표면 실장 기술) 테스트 포인트 커넥터인 GND 및 VDD를 통해 ADL8120-EVALZ 및 ADL8120-EVAL1Z 접지 및 드레인 전압에 액세스합니다. RBIAS 핀에 간단히 액세스하도록 VRBIAS용 추가 테스트 포인트가 포함됩니다.
ADI ADL8120-EVALZ 및 ADL8120-EVAL1Z의 RF 트레이스는 50Ω 접지형 동일 평면 도파관입니다. 패키지 접지 리드와 노출된 패드는 접지 면에 직접 연결됩니다. 여러 바이어스는 접지 패들 바로 아래 영역에 특히 초점을 맞춘 상단 및 하단 접지면을 연결하여 적절한 전기 전도 및 열전도를 제공합니다. ADL8120-EVALZ 및 ADL8120-EVAL1Z의 전원 공급 장치 디 커플링 커패시터는 장치의 특성화 및 인증에 사용되는 구성을 나타냅니다.
특징
- 4레이어, Isola 370HR 평가 보드
- 주파수대
- 10 MHz ~ 20 GHz (ADL8120-EVALZ)
- 30 kHz ~ 20 GHz (ADL8120-EVAL1Z)
- 엔드 론치, 2.9mm RF 커넥터
- 스루 보정 경로(탈착 커넥터)
- 50Ω 접지형 동일 평면 도파관 RF 트레이스
- 작동 온도 범위: -55 °C~++125 °C
애플리케이션
- 통신
- 기기 장치
- 레이더
- 전자전
필수 장비
- RF 신호 발생기
- RF 스펙트럼 분석기
- RF 네트워크 분석기
- 3.3 V, 100 mA 전원 공급 장치
작동 블록 선도
개요
관련 증폭기
Analog Devices Inc. ADL812030 kHz20 GHz 저소음 증폭기
30 kHz에서14 GHz까지 일반적인 게인14 dB과 노이즈 수치1.9 dB를 제공합니다.
