Analog Devices Inc. ADL8105 저잡음 증폭기
Analog Devices Inc. ADL8105 저잡음 증폭기는 5~20GHz 작동 범위를 제공합니다. ADL8105 GaAs, MMIC, pHEMT 및 저잡음 광대역 증폭기는 12~17GHz에서 27dB의 표준 이득을 제공합니다. 또한 이 장치는 12~17GHz에서 1.8dB 표준 잡음 지수, 12~17GHz에서 30.5dBm의 표준 출력 OIP3, 최대 20.5dBm의 PSAT(포화 출력 전력)을 제공하며 5V 공급 전압에서 90mA 전류만 필요합니다.
ADI ADL8105 저잡음 증폭기는 OIP3 및 출력 전력(POUT)을 통한 전력 손실을 낮춥니다. 이 증폭기는 통합 바이어스 인덕터가 있는 내부 AC 결합 RFIN 및 RFOUT 핀을 지원하며, SMT(표면 실장 기술) 기반 고용량 마이크로웨이브 무선 애플리케이션에 이상적입니다.
ADL8105는 2mm x 2mm, 8리드 RoHS 준수 패키지로 제공됩니다.
특징
- 단일 포지티브 공급(자체 바이어스)
- 27dB(표준) 이득(12~17GHz)
- 18dB(표준) OP1dB(12~17GHz)
- 30.5dBm(표준) OIP3(12~17GHz)
- 1.8dB(표준) 잡음 지수(12~17GHz)
- RoHS 준수, 2mm × 2mm, 8리드 LFCSP
애플리케이션
- 전기 통신
- 위성 통신
- 군용 레이더
- 기상 레이더
- 전자전
- 계장
관련 평가 보드
Analog Devices Inc. ADL8105-EVALZ 평가 보드
10mil 두께, Rogers 4350B 및 Isola 370HR, 구리 피복으로 설계된 4 레이어 PCB.

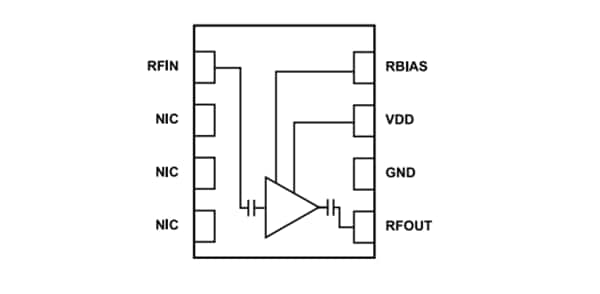

블록 선도
게시일: 2022-08-18
| 갱신일: 2022-08-23
