Analog Devices Inc. ADL6316-EVALZ 평가 보드
Analog Devices ADL6316-EVALZ 평가 보드는 다양한 모드와 구성에서 ADL6316을 작동하는데 필요한 지원 회로를 제공합니다. ADL6316 전송 가변 이득 증폭기(TxVGA)는 무선 주파수(RF) 디지털-아날로그 컨버터(DAC), 송수신기 및 시스템 온 칩(SoC)-전력 증폭기(PA)를 위한 인터페이스를 제공합니다. 통합 발룬 및 하이브리드 커플러는 0.5~1.0GHz의 주파수 범위에서 고성능 RF 성능을 허용합니다.
특징
- ADL6316을 위한 모든 기능이 구비된 평가 보드
- SDP-S 보드를 통한 SPI 제어
- 단일 작동 공급 전압: 5.0V
키트 구성품
- ADL6316-EVALZ 평가 보드
필수 장비
- 아날로그 신호 발생기
- 아날로그 신호 분석기
- 전원 공급 장치(6V, 5A)
- EVAL-SDP-CS1Z(SDP-S) 컨트롤러 보드
- Windows® XP, Windows 7 또는 Windows 10 운영 체제 USB 2.0 포트가 있는 PC(USB 1.1 호환)
- 분석 | 제어 | 평가(ACE) 소프트웨어
관련 제품
Analog Devices Inc. ADL6316 VGA(송신 가변 이득 증폭기)
무선 주파수(RF) 디지털-아날로그 컨버터(RF DAC)에서 인터페이스 제공

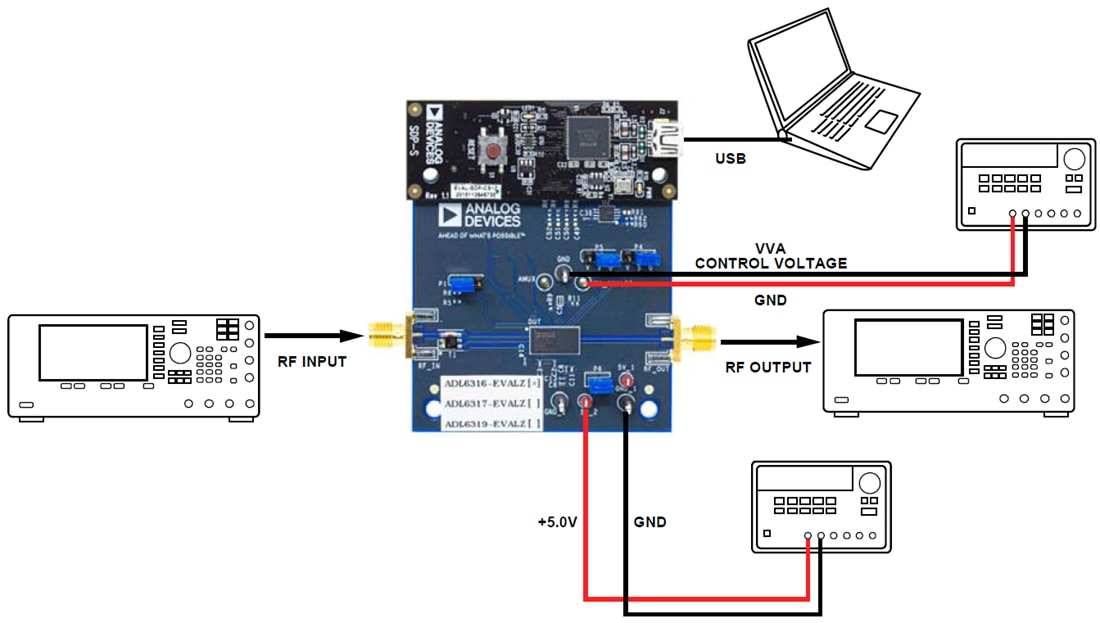

일반적인 측정 설정
