Analog Devices ADL5565 6GHz 차동 증폭기

Analog Devices ADL5565 6GHz 차동 증폭기는 1.5nV/√Hz 의 낮은 잡음과 광대역 저왜곡 성능을 제공하며 초고속 8비트~16비트 ADC에 적합한 이상적인 장비입니다. ADI ADL5565는 pin strappable 구성을 통해 3가지 이득 레벨(6dB, 12dB, 15.5dB)을 제공합니다. ADL5565의 대기전류는 일반적으로 70mA 이며 차단 시 5mA 미만을 소비합니다( 100MHz 에서 입력 대비 출력 절연−25dB). 이 장비는 광대역, 저왜곡, 저잡음 성능을 제공하며 전반적인 SFDR(spurious-free dynamic range)에서 뛰어난 성능을 제공합니다. 이 장비는 조정 가능한 이득 성능과 이러한 특징들로 인해 다양한 종류의 ADC, 믹서, 핀 다이오드 감쇠기, SAW 필터 및 다중 요소 개별 소자 작동을 위한 이상적인 증폭기입니다.


특징
  • 6 GHz 의 3dB 주파수대역(AV = 6dB)
  • Pin strappable 이득 조정: 6dB, 12dB, 15.5dB
  • 2개 외부 레지스터를 이용한 이득 범위 0 dB ~ 15.5 dB
  • 차등 출력에 대한 차등 또는 싱글 엔디드 입력(single-ended input)
  • 저잡음 입력 단계: NF = 15.5dB 이득에서 8.7dB
  • 100MHz 센터에서 −112dBc 의 IMD3
  • 슬루율(Slew rate): 11V/ns
  • Fast settling 및 2 ns의 오버드라이브 복구
  • 광대역 저왜곡 (AV = 6dB)
    • 10 MHz: −107dBc (HD2), −110dBc (HD3)
    • 100 MHz: −108dBc (HD2), −103dBc (HD3)
    • 200 MHz: −82dBc (HD2), −87dBc (HD3)
    • 500 MHz: −68dBc (HD2), −63dBc (HD3)
  • 단일 전원 공급: 2.8V ~ 5.2V
  • 전원 다운
  • 고속 XFCB3 SiGe 프로세스 사용한 Fabricated
애플리케이션
  • 차동 ADC 드라이버
  • 싱글 엔디드 대 차동변환 지원
  • RF/IF 이득 블록(gain block)
  • SAW 필터 인터페이싱

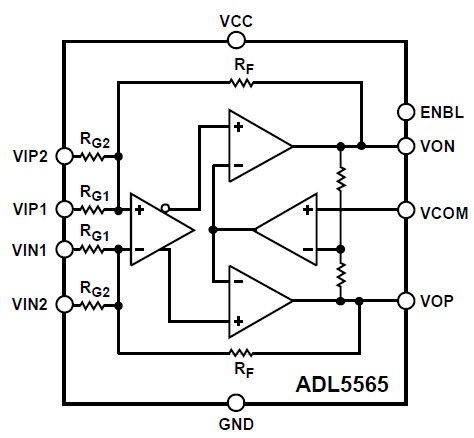

기능 블록 선도
Functional Block Diagram
