Analog Devices ADL5511 RF RMS 감지기Analog Devices의 ADL5511 RF RMS 감지기는 RF 엔벨로프 및 TruPwr™ 실효값(rms) 감지기입니다. 엔벨로프 출력 전압은 입력 전압의 엔벨로프에 비례해서 표현됩니다. 실효값 출력 전압은 입력 신호의 첨두-평균 비율에 관계 없이 결정됩니다. 실효값 출력은 V/V 전압에서 선형적으로 나타나며, 변환 이득은 900MHz에서 1.9V/Vrms입니다. 엔벨로프 출력은 900MHz에서 1.46V/V의 변환 이득을 가지며, 내부 기준 전압 1.1V에 참조되며, 이는 EREF 핀에서 사용할 수 있습니다. ADL5511은 최대 엔벨로프 대역폭 130MHz인 신호에 대해서 DC~6GHz에서 작동합니다. 추출된 엔벨로프는 RF 전력 증폭기(PA) 선형화 및 효율 개선 목적으로 사용될 수 있으며, 실효값 출력은 실효값 출력 측정 목적으로 사용될 수 있습니다. 높은 실효값 정확도와 빠른 엔벨로프 반응 속도는 CDMA2000, W-CDMA, LTE 시스템에서 사용되는 엔벨로프 감지, 광대역 출력 측정, 높은 첨두-평균 비율의 신호에 특히 유용합니다. |
|
특징
응용 분야
|

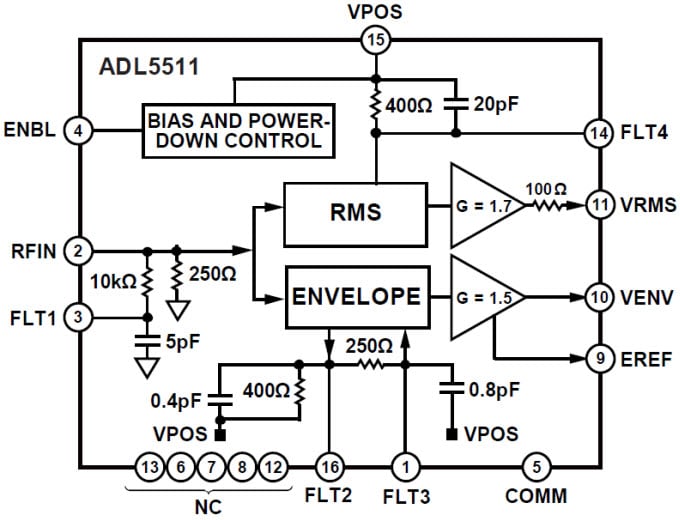

블록 선도 |
 |
