Analog Devices Inc. ADIN1101 저전력 10BASE-T1L PHY 송수신기
Analog Devices ADIN1101 저전력 10BASE-T1LPHY 송수신기는 산업용 이더넷 애플리케이션용으로 설계된 단일 포트 장치로, IEEE®802.3cg-2019™장거리 도달용 이더넷 표준 10Mbps 싱글 페어 이더넷(SPE)을 준수합니다. ADIN1101은 모든 관련 아날로그 회로, 입/출력 클럭 버퍼링, 관리 인터페이스 제어 레지스터, 서브시스템 레지스터와 이더넷 물리 계층(PHY) 코어를 통합하고 리셋, 클록 제어 및 핀 구성을 관리하는 MAC 인터페이스 및 제어 로직을 통합합니다. ADIN1101은 자동 협상이 활성화된 상태에서 최대1700미터의 케이블 도달 거리와 39mW의 초저 전력 소비를 지원합니다.
PHY 코어는 IEEE 802.3 cg 표준에 명시된 대로 1.0Vp-p 및 2.4Vp-p 작동 모드를 모두 지원합니다. 1.8V 또는 3.3V의 단일 전원 공급 장치에서 실행할 수 있으며 1.8V 옵션은 1.0Vp-p전송 레벨을 활성화합니다. 시스템 안정성을 높이기 위해 ADIN1101에는 전압 모니터링 및 전원 켜기 리셋(POR) 회로가 내장되어 있습니다.
호스트 프로세서 또는 MAC 및 아날로그 장치(ADIN1101) 간의 통신은 PHY 코어의 제어 및 상태 레지스터에 대한 액세스를 제공하는 2와이어 MDIO 인터페이스를 통해 처리됩니다. 이 인터페이스는 IEEE 802.3 표준의 22조항 및 45조항과 모두 호환됩니다.
특징
- 10BASE-T1L IEEE 표준 802.3cg-2019 준수
- 케이블은 최대 1700m, 1.0Vp-p 및 2.4Vp-p
- 1.0Vp-p 및 2.4Vp-p 전송 레벨 지원
- MDI 극성 감지 및 보정
- 45mW의 낮은 전력 소비
- 진단
- TDR로 케이블 결함 감지
- 프레임 생성기 및 검사기
- 품질 지표와 MSE 연결
- 프레임 생성기 및 검사기
- 다중 루프백 모드
- IEEE 테스트 모드 지원
- MII, RMII, RGMII MAC 인터페이스
- MDIO 관리 인터페이스
- 핀 스트래핑을 사용한 비관리형 구성
- 2핀 MDI
- 내부 종단부 저항기 및 하이브리드
- 25MHz 크리스탈 또는 외부 클록 입력(RMII의 경우 50MHz)
- 1.8 V 또는 3.3 V의 단일 또는 이중 전원 작동
- 3.3V, 2.5V 또는 1.8V MAC 인터페이스 VDDIO 공급
- 통합 전력 공급 모니터링 및 POR
- EMC 테스트 표준
- IEC 61000-4-4 EFT (±4kV)
- IEC 61000-4-2 ESD(±4kV 접촉 방전)
- IEC 61000-4-2 ESD(±8 kV 공중 방전)
- IEC 61000-4-5 서지(±4kV)
- IEC 61000-4-6 전도성 내성(10V/m)
- IEC 61000-4-3 방사 내성(클래스A)
- EN55032방사성 배출(B등급)
- 소형 32리드, 5mm × 5mm LFCSP 패키지
- 온도 범위:
- -40~+85°C 산업
- -40 °C ~ +105 °C(확장)
애플리케이션
- 프로세스 제어
- 공장 자동화
- 빌딩 자동화
- 현장 계측기 및 스위치
사양
- 4mA ~ 8mA 출력 드라이브 전류 범위
- 클록
- 외부 수정(XTAL)
- 25MHz 일반적인 주파수
- ±30ppm 주파수 공차
- <200µw 일반적인="" 드라이브="">
- 60Ω 최대 등가 직렬 저항(ESR)
- 1.5 pF의 입력 정전용량
- 18pF 최대 부하 정전용량,10pF 일반
- 2 ms 최대 시동 시간
- 클록 입력(CLK_IN)
- 25MHz 또는 50MHz 일반 입력 주파수
- 입력 전압 범위: 0.8Vp-p~2.5Vp-p
- 45% ~ 55% 입력 듀티 사이클
- 6kΩ 일반적인 구동점 저항
- 3pF 일반적인 구동점 정전용량
- 40ps 최대 지터 공차(RMS)
- CLK25_REF 클록 출력
- 25MHz 일반적인 주파수
- 45% ~ 55% 듀티 사이클
- 40ps 최대 장기 지터 공차(RMS)
- 외부 수정(XTAL)
- 타이밍 및 지연 시간
- <1.8µs 일반적인="" 전송="" 대기="" 시간(18비트="">
- <3.2µs 일반적인="" 수신기="" 대기="" 시간(32비트="">
- ≤5µs 일반적인 총 대기 시간
- 파워업 타이밍
- 40ms 최대 전력 공급 램프 시간
- 20ms ~ 43ms 내부 전력 양호 범위에 대한 최소 시간 간격
- 6µs ~ 14µs 하드웨어 구성 래치 시간
- 50ms 최대 관리 인터페이스 활성화
- 전력 요구 사항
- 1.71 V~3.46 V 공급 전압 범위
- 1.0Vp-p 전송 수준(단일 공급)
- 공급 전류: 25 mA(표준)
- 전력 소비량 45mW(100%데이터 처리량, 전체 활동 시), 소프트웨어 전원 차단 모드에서 11mW
- 2.4Vp-p 전송 수준(단일 공급)
- 공급 전류: 33 mA(표준)
- 전력 소비량 109mW(100%데이터 처리량, 최대 활동 시); 소프트웨어 전원 차단 모드에서 22mW
- 2.4Vp-p전송 수준(이중 공급)
- 15mA ~ 16.5mA 일반적인 공급 전류 범위
- 전력 소비량 81mW(100%데이터 처리량, 전체 활동 시), 소프트웨어 전원 차단 모드에서 11mW
- 관리 인터페이스 타이밍
- 400 ns 최소 MDC 기간
- 100ns 최소 MDC 최고 시간
- 100ns 최소 MDC 최저 시간
- 5ns 최대 MDC 상승/하강 시간
- 10ns 최소 MDIO 신호 설정 시간 - MDC
- 10ns 최소 MDIO 신호 대기 시간 - MDC
- 300ns 최대 MDIO 지연 시간- MDC

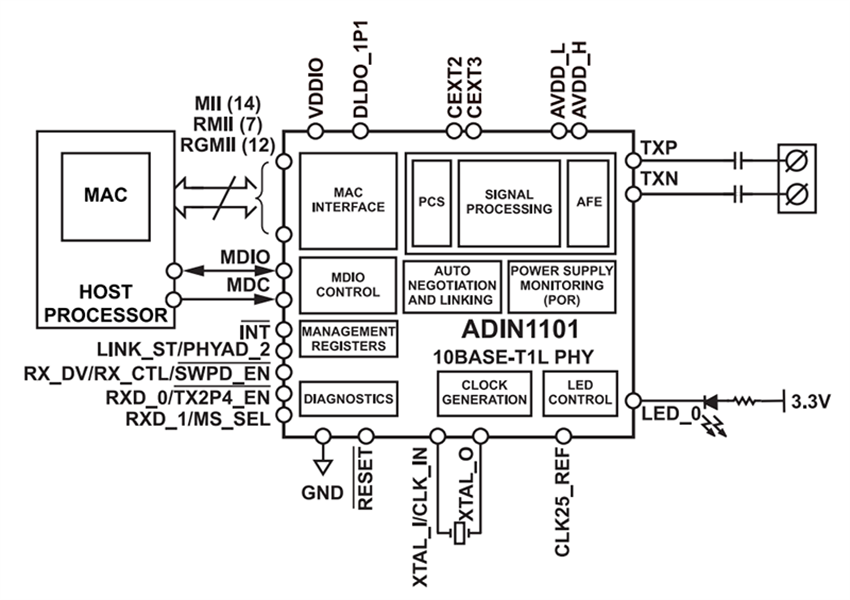

기능 블록 선도
