Analog Devices Inc. ADF4401A 변환 루프 모듈
Analog Devices Inc. ADF4401A 변환 루프 모듈은 62.5MHz~8GHz 범위의 RF 출력 주파수를 제공하는 완전 통합형 SiP(시스템 인 패키지) 오프셋 모듈입니다. 이 모듈에는 VCO(전압 제어식 발진기) 및 PLL(보정 위상 고정 루프) 회로가 포함되어 있습니다. 이 솔루션은 PCB(인쇄 회로 기판)에서 설계된 기존의 이산 변환 루프 솔루션에 비해 보드 공간과 복잡성을 줄여줍니다.ADF4401A 변환 루프 모듈은 매우 경쟁력 있는 시스템을 설계하는 엔지니어에게 주파수 합성 솔루션을 제공합니다. 이 모듈은 주파수 합성 솔루션을 구성하기 위해 외부 위상 감지기 또는 PFD(위상 주파수 감지기) 및 외부 LO(국부 발진기)가 필요합니다. 일반적으로 계측 및 측정, 자동화 테스트 장비, 항공우주 및 국방 분야에 사용됩니다.
특징
- 62.5MHz~8GHz RF 출력 주파수 범위
- 8GHz 출력에서 9fs RMS 지터
- 6GHz RF 출력에서 17dBm IF 출력 전력
- 90dBc LO_IN - RF 출력
- 90dBc의 스퓨리어스 없는 다이내믹 레인지
- 프로그래밍 가능 1, 2, 4, 8, 16, 32 또는 64 출력 분배
- 낮은 위상 잡음 및 전압 제어식 발진기
- 3.3V 아날로그, 디지털 및 혼합기 전원 공급 장치
- 5V 증폭기 및 VCO 전원 공급 장치
- RF 출력 음소거 기능
- 18mm x 18mm, 80단자 LGA_CAV
- ADIsimPLL 설계 도구로 지원
애플리케이션
- 계측 및 측정
- 자동화 테스트 장비
- 항공우주 및 국방

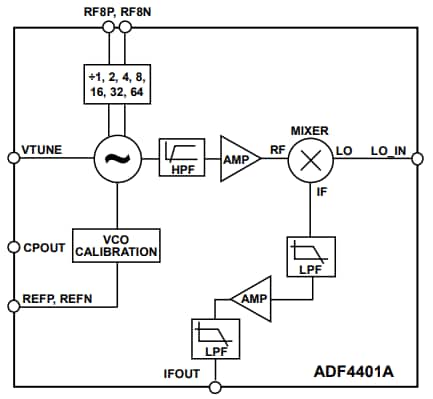

기능 블록 선도
