Analog Devices Inc. ADBMS1818 18셀 배터리 모니터
Analog Devices Inc. ADBMS1818 18셀 배터리 모니터는 3mV 미만의 총 측정 오류로 최대 18개의 직렬 연결 배터리 셀을 측정합니다. ADBMS1818은 셀 측정 범위가 0~5V이므로 대부분의 배터리 화학물질에 적합합니다. 18개의 셀을 모두 290μs 만에 측정할 수 있으며 높은 잡음 감소를 위해 낮은 데이터 수집 속도를 선택할 수 있습니다.
여러 ADBMS1818 배터리 모니터를 직렬로 연결하여 긴 고전압 배터리 열의 셀을 동시에 모니터링할 수 있습니다. 각 ADBMS1818에는 고속, RF 내성, 장거리 통신을 위한 isoSPI 인터페이스가 있습니다. ADBMS1818은 배터리 스택 또는 절연된 전원에서 직접 전력을 공급받을 수 있습니다. ADBMS1818은 각 셀에 대한 개별 PWM 듀티 사이클 제어 기능과 함께 각 셀에 대한 수동 밸런싱 기능을 포함합니다. 추가 특징으로는 온보드 5V 레귤레이터, 범용 I/O 라인 9개, 소비 전류가 6μA로 감소되는 절전 모드가 있습니다.
Analog Devices Inc. ADBMS1818 18셀 배터리 모니터는 향상된 열 성능을 위해 노출 패드(LQFP_EP)가 있는 64 리드 로우 프로파일 쿼드 평면 패키지로 제공됩니다.
특징
- 직렬로 연결된 최대 18개의 배터리 셀 측정
- 3mV 최대 총 측정 오류
- 고전압 시스템을 위한 적층 가능한 아키텍처
- 내장형 isoSPI 인터페이스
- 1Mb 절연형 직렬 통신
- 최대 100미터의 단일 연선 사용
- 낮은 EMI 민감도 및 방출
- 파손된 배선 보호를 위한 양방향 통신
- 290μs 시스템에서 모든 셀 측정 시간
- 동기화된 전압 및 전류 측정
- 16비트 Δ-Σ ADC( 프로그래밍 가능 3차 잡음 필터 포함)
- 프로그래밍 가능 펄스폭 변조를 이용해 최대 200mA까지 수동 셀 밸런싱
- 범용 디지털 I/O 또는 아날로그 입력 9개
- 온도 또는 기타 센서 입력 장치
- I2C 또는 SPI 마스터로 구성 가능
- 6µA 절전 모드 공급 전류
- LQFP_EP-64 패키지
애플리케이션
- 백업 배터리 시스템
- 그리드 에너지 저장장치
- 주거용 에너지 저장 장치
- UPS
- 고전력 휴대용 장비
관련 제품
Analog Devices Inc. EVAL-ADBMS1818 데모 회로
완전 이중화 통신 경로를 지원하는 가역 isoSPI를 제공합니다.

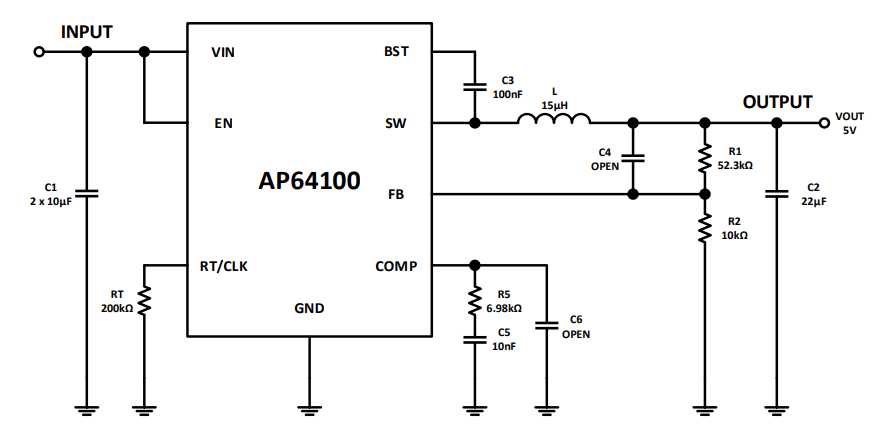

일반 애플리케이션 회로
게시일: 2021-03-16
| 갱신일: 2024-01-15
