Analog Devices Inc. ADAU1787 저전력 코덱(오디오 DSP 포함)
Analog Devices Inc. ADAU1787 저전력 코덱(오디오 DSP 포함)은 입력 4개와 DSP(디지털 신호 프로세서) 2개가 통합된 출력 2개를 제공합니다. 아날로그 출력 측 DSP 코어에 대한 아날로그 입력 경로는 낮은 대기 시간에 맞게 최적화되어 있고 잡음 소거 헤드셋에 적합합니다. ADI ADAU1787은 몇 가지 패시브 구성 요소만 추가하여 완전한 헤드셋 솔루션을 제공합니다.
특징
- 프로그래밍 가능한 FastDSP 오디오 처리 엔진
- 최대 768kHz 샘플링 속도
- 바이쿼드 필터, 리미터, 볼륨 제어, 혼합
- 28비트 SigmaDSP 오디오 처리 코어
- SigmaStudio를 사용하여 시각적으로 프로그래밍 가능
- 최대 50MIPS 성능
- 낮은 대기 시간, 24비트 ADC 및 DAC
- 96dB SNR(PGA 및 가중 필터가 있는 ADC를 통해 신호 처리)
- 105dB 결합 SNR(DAC 및 A 가중 필터가 있는 헤드폰을 통해 신호 처리)
- 8~768kHz의 직렬 포트 fSYNC 주파수
- 5μs 그룹 지연(fS = 768kHz) 아날로그 입력-아날로그 출력(FastDSP 바이패스 포함)(명령어 없음)
- 마이크 또는 라인 입력으로 구성 가능한 단일 종단 아날로그 입력 4개
- 디지털 마이크 입력 8개
- 라인 출력 또는 헤드폰 드라이버로 구성 가능한 아날로그 차동 오디오 출력 2개
- 30kHz~27MHz의 입력 클록 속도를 지원하는 PLL
- 전이중, 4 채널 ASRC
- I2S, 왼쪽 맞춤 또는 최대 TDM16을 지원하는 2 채널 직렬 오디오 포트
- 유연한 라우팅 기능이 있는 보간기 8개 및 데시메이터 8개
- 전원 공급 장치
- 아날로그 AVDD(1.8V 표준)
- 디지털 I/O IOVDD(1.1~1.98V)
- 디지털 DVDD(0.9V 표준)
- 저전력(11.079mW, 표준 스테레오 ANC 설정)
- I2C 및 SPI 제어 인터페이스, I2C EEPROM에서 자체 부팅
- 유연한 GPIO
- 42볼, 0.35mm 피치, 2.695mm × 2.320mm WLCSP
애플리케이션
- 잡음 소거 핸드셋, 헤드셋 및 헤드폰
- Bluetooth ANC 핸드셋, 헤드셋 및 헤드폰
- 개인 항법 장치
- 디지털 스틸 카메라 및 비디오 카메라
- 악기 효과 프로세서
- 멀티미디어 스피커 시스템
- 스마트폰

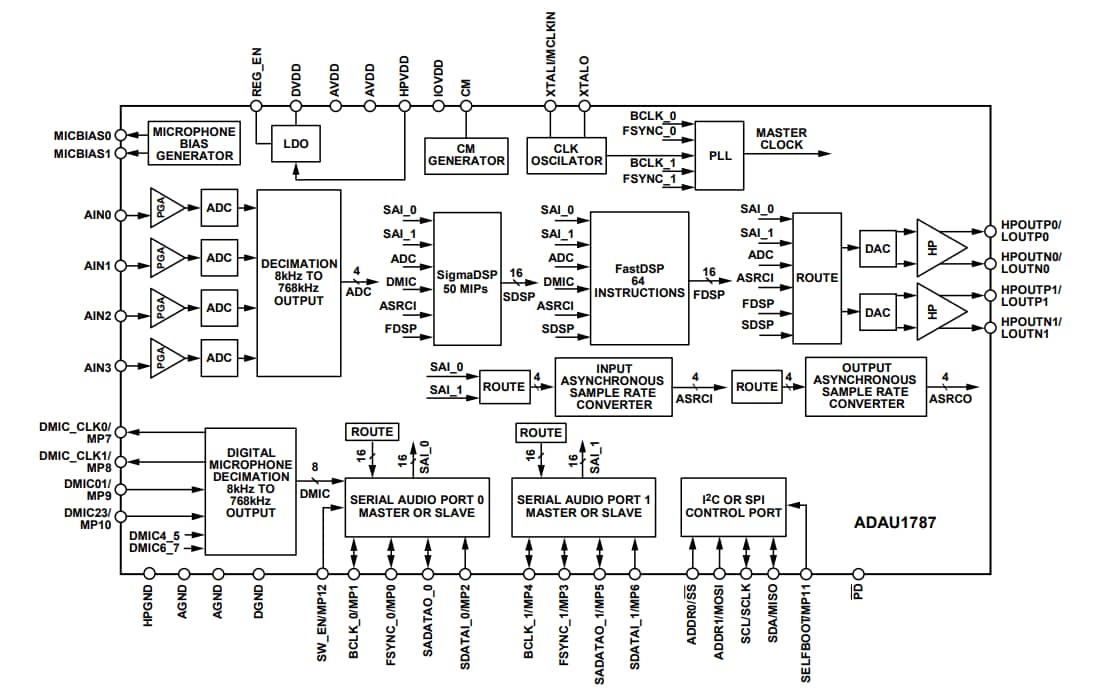

기능 블록 선도
