Analog Devices Inc. ADAR2004 RF 수신기
Analog Devices Inc. ADAR2004 RF 수신기는 밀리미터파 바디 스캐닝 애플리케이션에 최적화된 4채널 수신기 IC입니다. 이 RF 수신기는 최대 800MHz의 낮은 중간 주파수 (IF) 출력을 지원합니다. ADAR2004 RF 수신기는 단일 2.5V 전원 공급 장치만 필요로 하며 모든 채널이 켜진 상태에서는 910mW의 전력을 소비합니다. 이 RF 수신기는 두 개의 프로그래밍 가능한 상태 머신과 함께 제공되며, 주파수를 통해 구성, 필터 및 수신기 섹션을 간단하게 전환할 수 있습니다. ADAR2004는 쿼드 LNA, 믹서, IF VGA (가변 게인 증폭기), 스위칭 가능 고조파 필터가 통합된 LO 주파수 증배기 4개, 1:4 신호 스플리터로 구성됩니다.
ADAR2004 수신기는 7mm x 7mm 크기로 제공되며, 48 단자 LGA 패키지로 제공됩니다. 이 RF 수신기는 -40°C ~ 85°C의 온도 범위에서 작동합니다. 이 애플리케이션에 대한 예로는 보안, 의료, 다중 채널 수신기, 산업용 및 밀리미터파 영상 장비 등이 포함되어 있습니다.
특징
- 쿼드 LNA, 믹서 및 IF VGA
- 프로그래밍 가능 고조파 필터를 포함하는 LO 멀티플라이어 4개
- 10GHz ~ 40GHz 범위의 RF 입력 주파수
- 0MHz ~ 800MHz IF 출력 주파수 범위
- LO 입력 주파수 범위: 2.4GHz ~ 10.1GHz
- 21dB ~ 41dB 게인 이득
- (최소 게인에서) 입력 P1dB 평균 -20dBm
- (최대 게인에서) 잡음 수치 평균 9dB
- 3-와이어 또는 4-와이어 SPI 제어
- 고속 멀티플라이어/필터 및 수신기 스위칭 및 제어를 위한 온 칩 프로그래밍 가능 상태 머신
- 온칩 온도 센서 및 ADC
- 910mW (2.5V 공급 전원) DC 전력
- 7mm x 7mm, 48단자 LGA 패키지
애플리케이션
- 밀리미터파 영상 장비:
- 보안
- 의료
- 산업
- 다중 채널 수신기

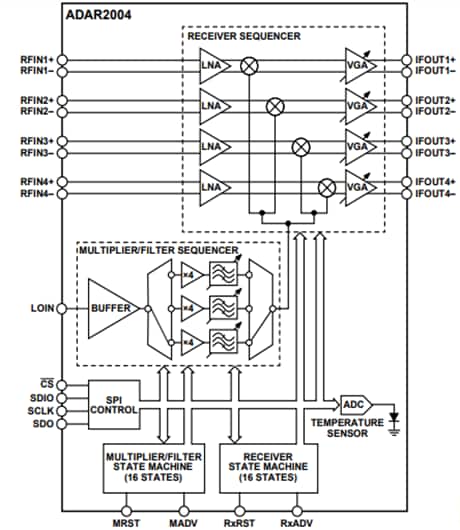

기능 블록 선도
기계 제도(mm)
에지 프로세싱 기술을 이용한 차세대 밀리미터파 스캐너 향상
mmWave 기술이 기존 금속 감지기를 어떻게 능가하는지, 그리고 에지 프로세싱을 통해 효율적인 데이터 관리 기능을 갖춘 칩셋으로 고급 워크스루 보안 스캐닝 시스템을 개발할 수 있는 방법에 대해 알아보십시오.
