Analog Devices Inc. ADA4899-1 단위 이득 안정화 연산 증폭기
Analog Devices Inc. ADA4899-1 단위 이득 안정화 연산 증폭기는 초저잡음(1nV/√Hz) 및 왜곡(1MHz에서< −117dBc 미만) 단위 이득이 안정적인 전압 피드백 연산 증폭기입니다. 이러한 조합 덕분에 16비트 및 18비트 시스템에 이상적입니다. ADA4899-1은 선형, 저잡음 입력단과 단일 이득에서도 높은 슬루율과 낮은 잡음을 달성하는 내부 보상 기능을 갖추고 있습니다. Analog Devices, Inc.의 독점적인 차세대 XFCB 프로세스 및 혁신적인 회로 설계를 통해 이러한 고성능 증폭기를 구현할 수 있습니다.
ADA4899-1은 15mA의 공급 전류만으로 획기적인 성능 레벨에서 100Ω 로드 장치를 구동합니다. 넓은 공급 전압 범위(4.5~12V), 낮은 오프셋 전압(최대 230μV), 넓은 대역폭(600MHz) 및 슬루율(310V/μs)을 제공하는 ADA4899-1은 가장 까다로운 애플리케이션에서 작동하도록 설계되었습니다. ADA4899-1은 또한 입력 바이어스 전류 취소 모드를 갖추고 있어 입력 바이어스 전류를 60배 감소시킵니다.
Analog Devices Inc. ADA4899-1은 3mm × 3mm LFCSP 및 8리드 SOIC 패키지로 제공됩니다. 두 패키지 모두 접지판으로의 열 전달 성능을 개선하는 노출된 금속 패들을 갖추고 있으며 기존 플라스틱 패키지보다 상당히 개선되었습니다. ADA4899-1은 -40~+125°C 확장된 산업 온도 범위에서 작동하도록 되어 있습니다.
특징
- 단위 이득 안정화
- 1nV/√Hz, 2.6pA/√Hz 초저 잡음
- 1MHz 초저 왜곡에서 -117dBc
- 고속
- 600MHz(G=+1) −3dB 대역폭
- 310V/μs 슬루율
- 230μV 최대 오프셋 전압
- 100nA의 낮은 입력 바이어스 전류
- 5~12V의 넓은 공급 전압 범위
- 14.7mA 공급 전류
- 고성능 핀아웃
- 비활성 모드
애플리케이션
- 아날로그-디지털 드라이버
- 계측기
- 필터
- IF 및 기저대역 증폭기
- DAC 버퍼
- 광학 전자장치

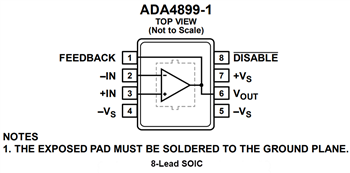

연결 다이어그램
