Analog Devices Inc. ADA4570 평가 키트

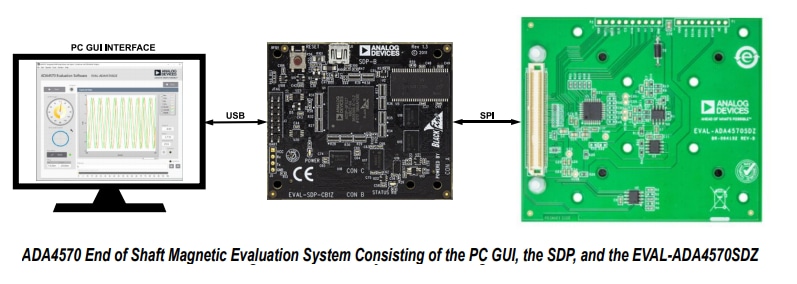

Analog Devices Inc. AD4570 평가 키트는 PC GUI(그래픽 사용자 인터페이스), SDP 및 EVAL-ADA4570SDZ 보드를 갖추고 있습니다. 이 평가 키트는 EVAL-ADA4570SDZ 보드와 PCB 마운트의 자기 자극으로 구성됩니다. AD4570 보드는 EVAL-SDP-CS1Z(SDP-S) 또는 EVAL-SDP-CB1Z(SDP-B)를 통해 컴퓨터에 연결할 수 있습니다. 이 EVAL-ADA4570SDZ 보드는 샤프트 자석 구성 끝 부분에 AD4570이 있습니다. 이 평가 보드를 사용하면 소프트웨어 GUI가 각도 측정을 시연하고 시스템 레벨을 보정하는 경우 ADA4570 센서를 세부적으로 평가할 수 있습니다. ADA4570 평가 보드는 전원 및 디지털 신호용 표준 헤더를 통해 보드 내장형 ADC 인터페이스(AD7266)에 대한 액세스를 제공합니다. 이를 통해 사용자 선호 마이크로컨트롤러 플랫폼으로 ADA4570을 평가하고 시스템 소프트웨어 개발을 시작할 수 있습니다.
