Analog Devices Inc. AD9986 4T2R RF 송신기 및 관찰 수신기
Analog Devices Inc. AD9986 4T4R 직접 RF 수신기 및 관측 송신기는 16비트, 12GSPS 최대 샘플 속도, RF DAC(디지털-아날로그 변환기) 코어 및 12비트, 6GSPS 속도 RF ADC 코어와 고도로 통합된 장치입니다. AD9986은 4개의 송신기, 2개의 수신기(4T2R) 구성으로 4개의 송신기 채널과 2개의 수신기 채널을 제공합니다.
ADI AD9986 4T2R 직접 RF 송신기 및 관측 수신기는 2 안테나 및 4 안테나 송신기 애플리케이션을 위해 설계되었으며 이는 디지털 전치 왜곡을 위해 넓은 대역폭 관측 수신기 경로가 필요합니다. AD9986은 단일 채널 모드에서 최대 6GSPS의 복잡한 데이터 전송 및 수신 속도를 제공합니다. 이 장치는 송신 및 수신 경로(4T2R)에 대해 각각 1.2GHz 및 2.4GHz의 최대 무선 채널 대역폭을 지원합니다. AD9986는 16레인, 24.75Gbps JESD204C 또는 15.5Gbps JESD204B 직렬 데이터 포트, 온칩 클록 체배기 및 디지털 신호 처리 기능이 특징입니다. 이러한 기능은 다중 대역, Direct-to-RF 라디오 애플리케이션을 대상으로 합니다.
AD9986 RF 송신기 및 관측 수신기는 피치가 0.8mm인 15mm × 15mm, 324볼 BGA로 제공됩니다.
특징
- 유연하고 재구성 가능한 무선 공통 플랫폼 설계
- 최대 1.2GHz/2.4GHz 송신기/수신기 채널 대역폭(4T4R)
- 최대 7.5GHz RFDAC/RFADC RF 주파수 범위
- 멀티칩 동기화 기능이 있는 온칩 PLL
- 외부 RFCLK 입력 옵션
- 다양한 디지털 기능
- 구성 가능한 디지털 업/다운 변환(DDC 및 DUC)
- 미세 복합 DUC 8개 및 거친 복합 DUC 4개
- 미세 복합 DDC 8개 및 거친 복합 DDC 4개, 독립형 2개
- DUC/DDC에 따른 48비트 NCO
- 구성 가능한 디지털 업/다운 변환(DDC 및 DUC)
- 수신 균등화를 위한 프로그래밍 가능 192 탭 PFIR 필터
- GPIO를 통해 로드된 4가지 프로파일 설정 지원
- AGC 지원 수신
- 빠른 AGC 제어를 위해 대기 시간이 짧은 빠른 감지
- 느린 AGC 제어를 위한 신호 모니터
- 전용 AGC 지원 핀
- 전송 DPD 지원
- 프로그래밍 가능 지연 및 전송 데이터 경로당 이득
- DPD 관측 경로에 대한 대략적인 DDC 지연 조정
- 보조 기능
- 전력 증폭기 다운 스트림 보호 회로
- 온칩 온도 모니터링 유닛
- 다양한 사용자 구성을 지원하는 프로그래밍 가능 GPIO 핀
- 분할 비율을 선택할 수 있는 ADC 클록 드라이버
- TDD 절전 옵션 및 ADC 공유
- SERDES JESD204B/JESD204C 인터페이스, 최대 24.75Gbps의 16개 레인
- 각 DAC 및 ADC당 레인 8개
- 최대 15.5Gbps 레인 속도로 호환되는 JESD204B
- 최대 24.57Gbps 레인 속도로 호환되는 JESD204C
- 실제 또는 복합 디지털 데이터(8, 12, 16 또는 24비트) 지원
- 15mm × 15mm, 324 볼 BGA(0.8mm 피치)
애플리케이션
- 무선 통신 인프라
- W-CDMA, LTE, LTE-A, 대규모-MIMO
- 마이크로파 포인트-포인트, E-대역 및 5G mmWave
- 광대역 통신 시스템
- DOCSIS 3.1 및 4.0 CMTS
- 통신 테스트 및 측정 시스템
관련 평가 보드
Analog Devices Inc. EVAL-AD9986 평가 보드
모든 모드와 구성에서 AD9986을 작동하는 데 필요한 모든 지원 회로를 제공합니다.

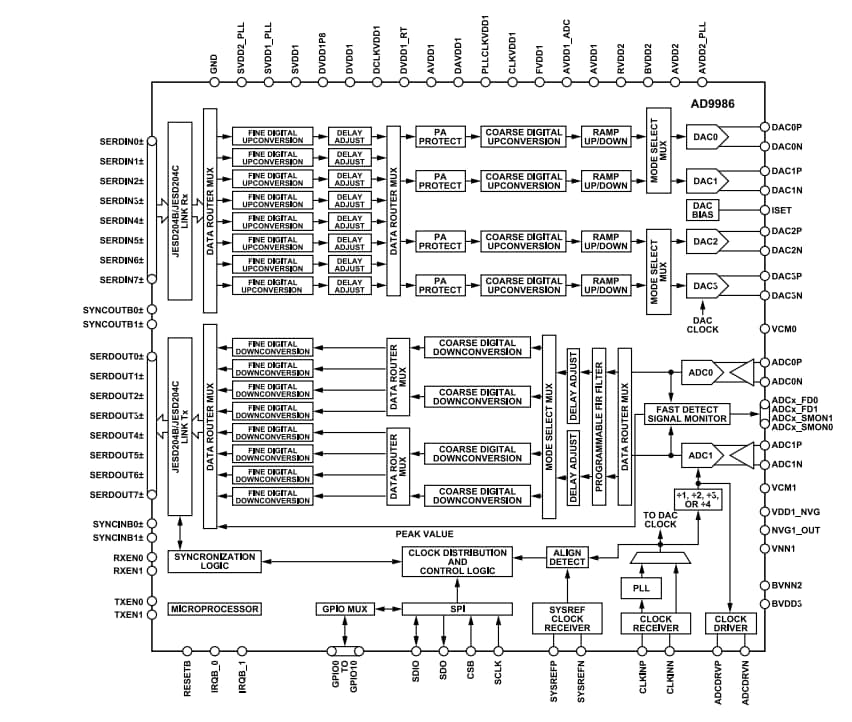

블록 선도
게시일: 2021-08-17
| 갱신일: 2022-03-11
