ADI AD7902 Analog to Digital Converter

ADI AD7902 아날로그-디지털 컨버터

ADI AD7902 아날로그-디지털 컨버터는 듀얼 16비트 축차 근사(successive approximation) ADC로, 각 ADC는 단일 전원공급장치 VDDx에서 작동합니다. 이 장치에는 두 개의 저전력, 고속, 16비트 샘플링 ADC 및 다용도 시리얼 인터페이스(SPI)가 포함되어 있습니다. AD7902는 CNVx 상승 에지에서 접지 감지 IN−에 대한 0V ~ VREF 범위의 아날로그 입력 IN+을 샘플링합니다. REFx 핀(VREF)의 외부적으로 인가된 레퍼런스 전압은 공급 전압 핀 VDDx에서 독립적으로 설정할 수 있습니다. 이 장치의 전력은 처리량에 따라 선형적으로 확장됩니다. SPI 호환 시리얼 인터페이스는 SDIx 입력을 사용하여 단일 3선 버스에 여러 개의 ADC를 데이지 체인으로 연결할 수 있으며 선택적인 사용 중 표시기도 제공합니다. 별도의 VIOx 공급장치를 사용하여 1.8V, 2.5V, 3V, 5V 로직과 호환됩니다.


특징
  • 코드 누락 없는 16비트 분해능
  • 처리량: 1MSPS
  • 저전력 소모
    • 1MSPS에서 7.0mW (VDD1 및 VDD2에만 해당)
    • 1MSPS에서 12.0mW (전체)
    • 10kSPS에서 140µW
  • INL: ±1.0 LSB(기본), ±2.5 LSB(최대)
  • SINAD: 1kHz에서 91dB
  • THD: 1kHz에서 −105 dB
  • 의사 차동(Pseudo differential) 아날로그 입력 범위
    • 0V ~ VREF, VREF 범위 2.4V ~ 5.1V
    • 모든 입력 범위 사용 가능
    • ADA4841-x와 함께 쉽게 구동
  • 파이프라인 지연 없음
  • 1.8V/2.5V/3V/5V 로직 인터페이스로 단일 공급장치 2.5V 작동
  • 시리얼 포트 인터페이스(SPI) QSPI/MICROWIRE/DSP 호환
  • 20리드 QSOP 패키지
  • 넓은 작동 온도 범위: −40°C ~ +125°C
애플리케이션
  • 배터리 전원 사용 장비
  • 통신
  • 자동화 테스트 장비(ATE)
  • 데이터 수집
  • 의료 계측
  • 리던던트 측정
  • 동시 샘플링

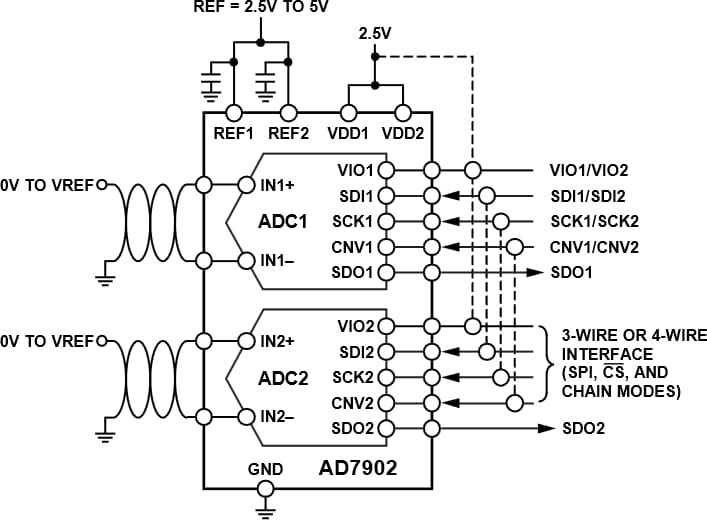

기능 블록 선도
Block Diagram
