Analog Devices AD7403/-8 16비트 절연
시그마-델타 모듈레이터

Analog Devices AD7403/-8 16비트 절연 시그마-델타 모듈레이터는 Analog Devices의 iCoupler® 기술에 기반한 온칩 디지털 절연을 통해 아날로그 입력 신호를 고속의 1비트 데이터 스트림으로 변환시키는 고성능의 2차 Σ-Δ 모듈레이터입니다. AD7403/-8은 5V(V_DD1) 전력 공급으로 작동하고 ±250mV(±320mV 풀스케일)의 차동 입력 신호를 수용합니다. 차동 입력은 갈바닉 절연이 필요한 고전압 애플리케이션에서 션트 전압을 모니터링하는 데 적합합니다. 아날로그 입력은 고성능 아날로그 모듈레이터를 통해 지속적으로 샘플링되고 최대 20MHz의 데이터 속도로 단일 밀도의 디지털 출력 스트림으로 변환시킵니다. 원래 정보는 78.1kSPS에서 88dB의 신호 대 잡음비(SNR) 를 달성하는 적절한 디지털 필터를 사용하여 재구축될 수 있습니다. 직렬 입력/출력은 5V 또는 3V 공급((V_DD2)을 사용할 수 있습니다. 직렬 인터페이스는 디지털적으로 절연되어 있습니다. 고속의 상보성 금속 산화막 반도체(CMOS) 기술과 모놀리식 변압기 기술을 결합하여, 옵토커플러 장치와 같은 대체 장치보다 우수한 성능 특성을 제공하는 온칩 절연을 구현합니다.

특징

외부 클록 입력 속도 5~20MHz
16비트, 코드 누락 없음
신호대 잡음비(SNR): 88dB(기본)
유효 비트 수(ENOB): 14.2비트(기본)l
오프셋 드리프트 vs. 온도:
- AD7403: 1.6μV/°C(기본)
- AD7403-8: 2μV/°C(기본)
온보드 디지털 절연기
온보드 레퍼런스
풀스케일 아날로그 입력 범위: ±320mV
작동 범위
AD7403: -40~+125°C
AD7403/-8: -40~+105°C
공통 모드 과도 현상에 대한 높은 내성: >25kV/μs
16 리드, 넓은 본체 SOIC, 연면 거리가 늘어난 패키지
낮은 전자기 간섭(EMI)을 위한 슬루율이 제한된 출력
안전 및 규정 승인(출원 중)
- UL 인증
  - UL 1577에 따라 분당 5000Vrms
- CSA 부품 수용 공지 5A
- VDE 적합성 인증
  - DIN V VDE V 0884-10(VDE V 0884-10): 2006-12 V_IORM = 1250V_PEAK

응용 분야

션트 전류 모니터링
AC 모터 제어
전력 및 태양광 인버터
풍력 터빈 인버터
데이터 수집 시스템
아날로그-디지털 및 광학 절연기 대체

부품 번호	컨버터 수량	채널 수	샘플링 속도	SNR - 신호대 잡음비	작동 공급 전압	최대 작동 온도	패키지/케이스

처음 이전 다음 마지막

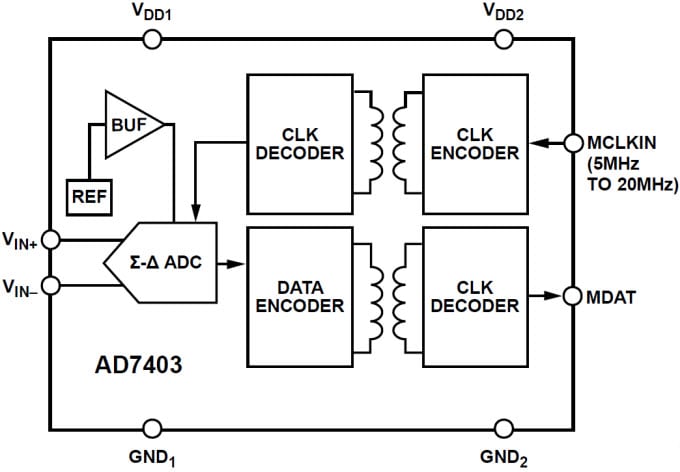

기능 블록 선도
Functional Block Diagram

Analog Devices Inc.

게시일: 2014-07-10 | 갱신일: 2025-02-07
