Analog Devices AD7402 Isolated Sigma-Delta Modulators

Analog Devices AD7402
절연 시그마델타 모듈레이터

Analog Devices AD7402 는 Analog Devices, Inc.의 iCoupler® 기술에 기반한 온칩 디지털 절연을 통해 아날로그 입력 신호를 고속의 1비트 데이터 스트림으로 변환시키는 고성능의 2차 Σ-Δ 모듈레이터입니다. 4.5 ~ 5.5V(VDD1) 전력 공급에서 작동하는 AD7402 모듈레이터는 ±250mV(±320mV 풀스케일)의 차동 입력 신호를 수용합니다. 차동 입력은 갈바닉 절연이 필요한 고전압 애플리케이션에서 션트 전압을 모니터링하는데 적합합니다. AD7402는 고성능 아날로그 모듈레이터를 사용하여 아날로그 입력을 지속적으로 샘플링하고 10MHz의 데이터 속도로 단일 밀도의 디지털 출력 스트림으로 변환시킵니다.

설계자는 39kSPS에서 87dB의 신호 대 잡음비(SNR) 를 달성하는 적절한 디지털 필터를 사용하여 원래 정보를 재구축할 수 있습니다. 시리얼 입력/출력은 3V ~ 5.5V 또는 3.3V 공급(VDD2)을 사용할 수 있습니다.

고속 CMOS 기술과 디지털적으로 절연된 시리얼 인터페이스로 설계된 AD7402는 션트 전류 모니터링, AC 모니터링 제어, 전력 및 태양광 인버터, 풍력 터빈 인버터, 데이터 수집 시스템, 아날로그-디지털 및 광학 절연기의 대안으로 적합합니다.

특징
  • 10MHz 내부 클록 속도
  • 16비트, 코드 누락 없음
  • 신호 대 잡음비(SNR): 87dB(기본)
  • 유효한 비트 수(ENOB): 13.5비트(기본)
  • 기본 오프셋 드리프트 vs. 온도: 1.7μV/°C
  • 온보드 디지털 절연기
  • 온보드 레퍼런스
  • 풀스케일 아날로그 입력 범위: ±320mV
  • −40°C ~ +105°C 작동 범위
  • 공통 모드 과도 현상에 대한 높은 내성: >25kV/μs
  • 8 리드, 넓은 본체 SOIC, 연면 거리가 늘어난 패키지
  • 낮은 전자기 간섭(EMI)을 위한 슬루율이 제한된 출력
애플리케이션
  • 션트 전류 모니터링
  • AC 모터 제어
  • 전력 및 태양광 인버터
  • 풍력 터빈 인버터
  • 데이터 수집 시스템
  • 아날로그-디지털 및 광학 절연기 대체

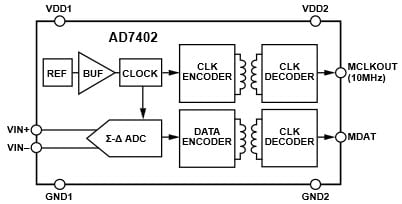

기능 블록 선도
Functional Block Diagram
