Analog Devices AD5761/R

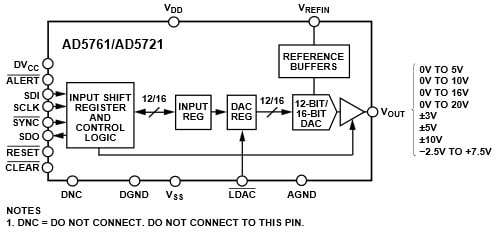

16비트 다중 범위 전압 출력 DACAnalog Devices의 AD5761/R 16비트 다중 범위 전압 출력 DAC(디지털-아날로그 변환기)는 단일 공급 전압 범위(4.75~-30V) 또는 이중 공급 전압 범위(1.65~0VSS 및 4.75~16.5V VDD)에서 작동합니다. 집적 출력 증폭기, 레퍼런스 버퍼, 전력 공급/차단 제어 회로를 갖춘 단일 채널 AD5761/R DAC는 간편하게 사용할 수 있는 범용 솔루션을 제공합니다. DSP 및 마이크로컨트롤러 인터페이스 표준과 호환되는 AD5761/R의 직렬 인터페이스는 클록 속도 최대 50MHz에서 작동합니다. 이중 버퍼링 덕분에 DAC 출력을 비동기식으로 업데이트할 수 있습니다. 사용자가 선택할 수 있는 기능은 컨트롤 레지스터에서 RA[2:0] 비트를 통해 2의 보수 또는 연속 2진수 입력 코딩 및 출력 범위를 포함합니다. 소프트웨어로 프로그래밍 가능한 출력 범위는 0~5V, 0~10V, 0~16V, 0~20V, ±3V, ±5V, ±10V, −2.5~+7.5V(출력 허용 범위 5%) 등 8개입니다. AD576 1R 버전은 보통 낮은 드리프트 2.5V 레퍼런스(±2ppm/°C)를 제공합니다. AD5761/R DAC는 단조증가성 보장, INL(적분 비선형성) 최대 ±2LSB, 잡음 35nV/√Hz, 선택된 범위에서 설정 시간 7.5μs를 제공합니다. 산업용 온도 범위 −40~+125°C에서 작동하는 AD5761/R 다중 전압 범위 출력 DAC는 산업 자동화, 계측, 데이터 수집, 개방/폐쇄 루프 서보 제어, 공정 제어, PLC(프로그래밍 가능한 로직 컨트롤러)에 적합합니다.
|
특징
- 소프트웨어로 프로그래밍 가능한 8개 출력 범위: 0~5V, 0~10V, 0~16V, 0~20V, ±3V, ±5V, ±10V, −2.5~+7.5V(출력 허용 범위 5%)
- 낮은 드리프트 2.5V 레퍼런스: 표준 ±2ppm/°C(AD5761R 버전)
- TUE(조정되지 않은 총 오차): 최대 0.1% FSR
- 16비트 정확도: 최대 ±2LSB
- 단조증가성 보장: 최대 ±1LSB 단일 채널, 16비트 DAC
- 설정 시간: 표준 7.5μs
- 집적된 레퍼런스 버퍼
- 낮은 잡음: 35nV/√Hz
- 낮은 글리치: 1nV-초
- 논리 호환 1.8V
- LDAC 통해 비동기식 업데이트
- 제로 스케일/미드 스케일로 비동기식 RESET
- DSP/마이크로컨트롤러와 호환되는 직렬 인터페이스
- 튼튼한 4kV HBM ESD 등급
- 16개 리드선 TSSOP 및 16개 리드선 LFCSP 패키지
- 작동 온도 범위: -40~+125°C
응용 분야
- 산업 자동화
- 계측, 데이터 수집
- 개방/폐쇄 루프 서보 제어, 공정 제어
- PLC(프로그래밍 가능한 로직 컨트롤러)
|
