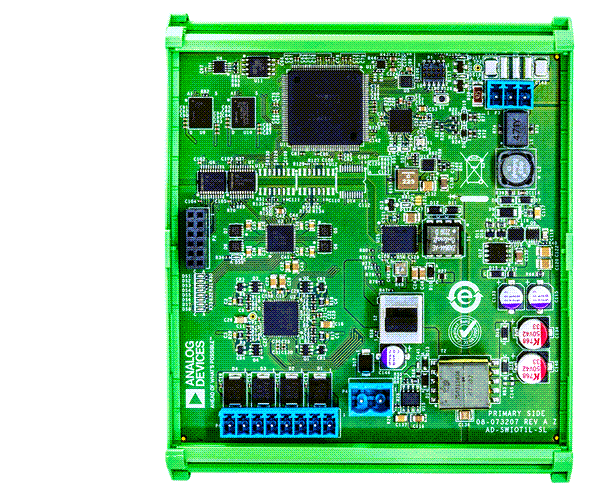

Analog Devices Inc. AD-SWIOT1L-SL 평가 및 개발 플랫폼

Analog Devices AD-SWIOT1L-SL 소프트웨어 구성 가능 평가 및 개발 플랫 폼은 지능적이고 안전하며 네트워크 가능 필드 장치를 시제품화하기 위한 완벽한 솔루션을 제공합니다. 이 플랫 폼은 AD74413R 쿼드 채널, 소프트웨어 구성 가능 입력 및 출력, MAX14906 쿼드 채널 산업용 디지털 출력/입력 IC를 지원합니다. 이 조합을 통해 4개의 채널에서 여러 아날로그 및 디지털 기능을 멀티플렉싱할 수 있으며, 소프트웨어를 통해 독립적으로 구성하여 작동할 수 있습니다:

• 전압 출력/입력
• 전류 출력/입력
• 디지털 입력/출력
• RTD 측정

ADI AD-SWIOT1L-SL 플랫폼은 10Mbps 싱글 페어 이더넷 링크(ADIN1110 10BASE-T1L MAC/PHY)를 사용하여 원격 데이터 수집 및 장치 구성이 가능합니다. 10BASE-T1L 인터페이스는 LTC9111PD(장치 전원 공급) 컨트롤러를 사용하는 SPoE(단일 페어 이더넷 전원 공급) 기술을 통해 시스템에 전원을 공급할 수도 있습니다. 따라서 케이블링 인프라와 비용을 상당히 간소화하기 위해 시스템의 전력과 데이터가 동일한 케이블을 통해 공급됩니다.

고전류 성능이 필요한 애플리케이션의 경우 외부 24V 전원에서 시스템에 전력을 공급받을 수 있으며 디지털 출력으로 구성된 모든 채널에서 최대 1.2A를 출력할 수 있습니다. 또한 전원 공급 솔루션에는 가장 컴팩트한 형식으로 소프트웨어 구성이 가능한 I/O 장치에 전원 및 디지털 제어를 제공하는 ADP1032 고성능 절연 마이크로 PMU(전원 관리 장치)도 포함되어 있습니다. LT8304 마이크로파워 노옵토 절연 플라이백 컨버터는 설계의 디지털 부분에 절연 전력을 공급하는 파워 트리를 완성합니다.

보드 내장형 MAX32650 초저전력 Arm® Cortex®-M4 마이크로컨트롤러는 시스템에서 완벽한 소프트웨어 개발 환경을 구현하는 데 필요한 모든 디버그 및 프로그래밍 기능을 제공합니다. 이 장치는 1Gb(128MB) 외부 RAM 및 64Mb(8MB) 외부 플래시 메모리와 결합되어 가장 까다로운 애플리케이션을 충족하고 모든 프로토콜 스택을 구현할 수 있는 유연성을 제공합니다. MAXQ1065 보안 코프로세서를 사용하면 보안 기능을 사용할 수 있습니다.

이 시스템은 오픈 소스 소프트웨어 스택 및 관련 자료와 함께 제공되므로 평가 및 시제품화에서 생산 펌웨어 및 애플리케이션 개발에 이르기까지 완벽한 경험을 제공합니다. 외부 프로그래머가 MAX32625PICO MAXDAP 프로그래밍 어댑터나 SWD 인터페이스를 지원하는 유사한 프로그래머와 같이 펌웨어 프로그래밍 및 디버깅을 도와야 합니다. 이 시스템의 펌웨어는 임베디드 코드 개발 및 디버깅 및 라이브러리에 필요한 모든 도구를 포함하는 Analog Devices의 오픈 소스 No-OS 프레임워크를 기반으로 하며 UART 또는 10BASE-T1L 인터페이스를 통해 시스템 구성 및 데이터 전송을 위한 호스트 측 연결을 지원합니다. 사용자 친화적인 그래픽 인터페이스가 있는 PC 애플리케이션이 제공되어 시스템 구성을 용이하게 하고 획득한 데이터를 다르게 표시할 수 있습니다.
