Analog Devices Inc. DC2898A 및 DC2899A LTM4655 데모 회로
Analog Devices Inc. DC2898A 및 DC2899A LTM4655 데모 회로는 LTM4655 µModule 조정기를 기반으로 하는 이중 인버팅 DC-DC 변환기를 위한 기준 설계 장치를 제공합니다. DC2898A는 13~40V 입력 전압 범위와 각각 4A에서 2개의 12V 출력을 제공합니다. DC2899A는 최대 2.5A에서 13~28V의 입력 전압 범위와 2 개의 12V 출력을 제공합니다.
2898A 및 2899A 데모 회로에는 1.2MHz로 설정된 두 채널 스위칭 주파수가 있습니다. 또한, 과부하 또는 단락 조건으로 인해 출력 전압이 충분히 감소할 경우 내부 발진기가 LTM4655의 프로그래밍된 스위칭 주파수의 1/5로 폴드백하여 전원 스위치가 손상되지 않도록 보호합니다. 더 높은 출력 전류를 위해 두 채널을 병렬로 연결할 수 있습니다.
특징
- 확산 스펙트럼 옵션용 SSFM 점퍼
- 외부 동기화용 CLKIN 입력
- 각 출력을 위한 PGOOD 신호
지원 장치
Analog Devices Inc. LTM4655 이중/단일 인버팅 μModule® 조정기
EN55022의 방사 방출 요구 사항을 충족하도록 설계된 DC/DC μModule® 조정기입니다.

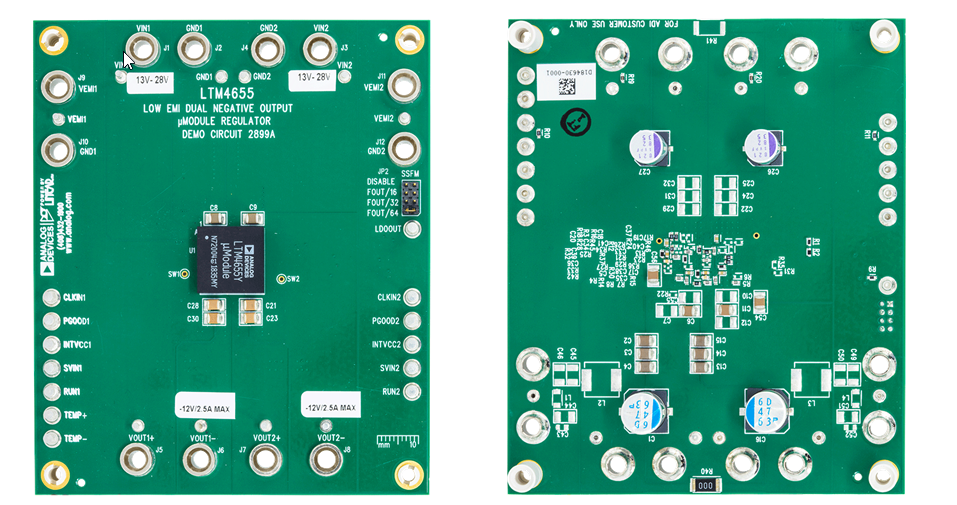

전면도 및 후면도
적절한 장비 설정
게시일: 2021-09-01
| 갱신일: 2022-06-03
