ams OSRAM TSL2585 소형 주변광 센서
ams OSRAM TSL2585 소형 주변광 센서는 디스플레이 밝기 관리를 위한 주변광 감지, 주변 UV 지수 추정, 카메라 지원을 위한 자동 노출/깜박임 감지 등 여러 애플리케이션을 하나의 장치에 통합합니다. 이 장치는 3개의 변조기에 연결된 포토픽, IR 및 UV 포토다이오드를 통합합니다. 내부에는 최대 4,096x 이득과 14kHz에서 샘플링하는 3개의 20비트 해상도 AD 컨버터가 있는 아날로그 프런트 엔드가 있습니다. TSL2585는 1.7~2.0V에서 작동하고 1.8V에서 700nA를 소비하는 1.8V, I2C 인터페이스를 통해 연결합니다. ams OSRAM TSL2585 소형 주변광 센서는 로우 프로파일, 작은 설치 공간, 2.0mm x 1.0mm x 0.35mm (LxWxH), 6핀 OLGA 패키지로 제공됩니다.
최적화된 포토픽 필터로 덮인 Photopic 포토다이오드 영역은 전용 IR 채널과 연결되어 주변광을 정확하게 측정하고 다양한 광원의 조도를 가능하게 합니다. 계산 결과는 더 나은 사용자 경험을 위해 다른 조명 조건에서 디스플레이 밝기를 자동으로 최적화하는 데 도움이 됩니다.
주변광 감지와 병렬로 실행되는 주변광 깜박임 감지 기능이 통합된 TSL2585는 동일한 포토다이오드를 사용합니다. 깜박임 감지 엔진은 호스트 CPU에서 외부적으로 깜박임 주파수를 계산하기 위해 데이터를 샘플링하고 버퍼링합니다.
대역 통과 UV 필터로 덮인 UV 포토다이오드 영역은 포토픽 및 IR 채널과 결합되어 호스트 CPU에서 외부적으로 알고리즘을 실행하여 주변 UV 지수를 추정할 수 있습니다.
특징
- 모든 유리 유형 아래에서 보이지 않는 ALS 감지 제공
- 구성 가능, 고감도
- 프로그래밍 가능한 이득 및 통합 시간
- 4098x 다이내믹 레인지(이득 조절 전용)
- 1mlux 감지 가능 조명
- 맞춤형 ALS 응답
- 가시 채널용 포토픽 필터
- 독립적인 IR 채널
- 임계값이 있는 ALS 인터럽트
- 구성 가능, 고감도
- 칩에 통합된 라이트 플리커 감지
- 단순화된 판독 방법을 통한 동시 깜박임 및 ALS 측정
- 독립적으로 구성 가능한 샘플 시간
- 최대 7kHz 플리커 감지(14kHz 샘플링)
- FIFO 버퍼 인터럽트
- 주변 UV 지수 추정을 위한 보조 정보
- 독립적이고 프로그래밍 가능한 채널 이득이 있는 UVA 채널
- 가시 채널용 포토픽 필터
- 독립적인 IR 채널
- 낮은 소비전력 및 최소 I2C 트래픽
- 1.8VDD 작동
- 구성 가능한 절전 모드
- 인터럽트 구동 장치
- 최대 1Mbit/s(고속 모드)까지 가능한 I2C 인터페이스
- 디지털 및 아날로그 포화 플래그를 이용한 모든 기능에 대한 통합 상태 검사
- 감소된 I2C 버스 트래픽 부하 온 칩 데이터 압축
애플리케이션
- 웨어러블, 스마트 밴드, 스마트워치
- 스마트폰
- IoT 장치
사양
- 12C 인터페이스, 1.8V
- 1.7V~2.0V 공급 전압 범위
- 프로그래밍 가능 옵션
- 이득
- 인터럽트
- 통합 시간
- 최대 65,000lux
- -30°C~+85°C 온도 범위
- 6핀, OLGA 패키지
- 통합 UVA 채널
- RoHS 준수
블록 선도

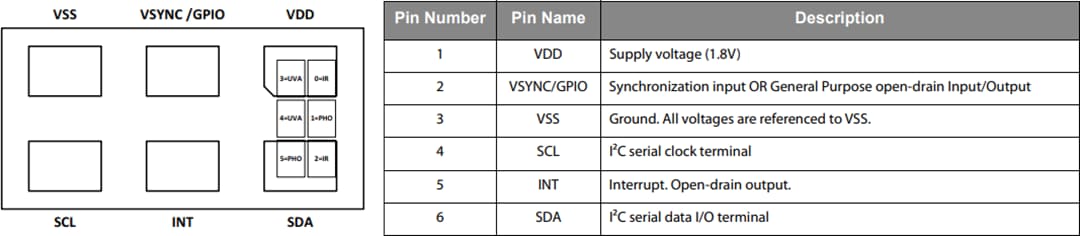

핀 할당
패키지 외형
비디오
