ams OSRAM TCS3448 14채널 멀티 스펙트럼 색 센서
ams OSRAM TCS3448 14채널 멀티 스펙트럼 색 센서는 까다로운 애플리케이션에서 정밀한 색상 분석 및 스펙트럼 정합을 위해 설계되었습니다. 이 고성능 멀티 스펙트럼 색 센서는 전용 적외선, 투명 및 플리커 감지 채널과 함께 10개의 동일하게 배치된 가시 채널이 특징으로, 주변 조명의 정확한 스펙트럼 재구성 및 특성화를 지원합니다. ADC(아날로그-디지털 컨버터) 및 I2C 인터페이스가 통합된 ams OSRAM의 TCS3448은 시스템 통합을 간소화하는 동시에고 분해능 스펙트럼 데이터를 제공합니다. 색상 보정, 디스플레이 프로파일링, 원예 조명 제어 및 재료 식별에 이상적인 이 센서는 스펙트럼 정확성과 반복성이 중요한 고급 컬러 과학 및 머신 러닝 애플리케이션을 지원합니다.
특징
- 다용도의 다목적 스펙트럼 색 센서
- 380nm와 1,000nm 사이의 14개 채널
- 반사, 투과 및 방출 애플리케이션
- 스펙트럼 재구성으로 간접 광원 근사 가능
- 카메라 알고리즘이 보다 우수한 AWB(자동 화이트 밸런스)를 찾도록 지원
- 낮은 소비 전력 및 최소 I2C 트래픽
- 1.8 V 공급 전압
- 1.2V/1.8V I2C 버스 전압
- 구성 가능한 절전 모드
- 인터럽트 구동 장치
- ±40° FOV 통합 애퍼처
- 설계 간소화, 애퍼처 불필요
- 사용 가능
- 근사 색도 좌표(XYZ)
- 근사 CCT
- 직접 조명에서 다양한 광원 감지
- 고감도
- 초저조명 작동 가능
- 어두운 유리 뒤에서 작동 가능
- 초고 통합
- 온 칩 간섭 필터 기술
- 통합된 LED 드라이버 및 ADC 6개
- OLGA-8, 3.1mmx2mmx1mm 패키지
애플리케이션
- 디스플레이 보정 및 프로파일링
- 원예용 조명 제어
- 재료 및 표면 식별
- 주변 조명 감지 및 색 정합
- 과학 및 의료 기기에서 스펙트럼 감지
사양
- 417~865nm(최대) 피크 파장 범위
- 1.7 V~1.98 V 공급 전압 범위
- ±100mA(최대) 입력 전류(래치 업 내성)
- 최대 공급 전류
- 280µA 액티브 모드
- 60µA 유휴 모드
- 5µA 절전 모드
- 10pF(최대) 입력핀 정전용량
- 20pF(최대) GPIO 용량성 부하
- 누설 전류: ±5 µA
- 최대 ESD
- ±2,000V HBM(인체 모델)(JS-001-2017)
- ±500V CDM(충전된 장치 모델)(JS-002-2018)
- -30~+85°C 작동 주변 온도 범위
- +260°C(최대) 패키지 본체 온도(IPC/JEDEC J-STD-020)
- MSL(수분 민감도 레벨) 3

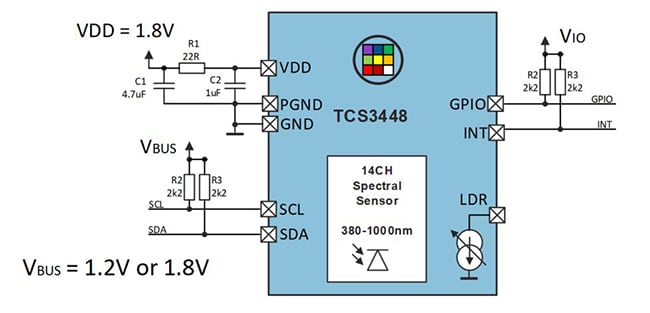

애플리케이션 계통도
블록 선도
개발 도구
ams OSRAM TCS3448_EVM_KT 광센서 평가 키트
Evaluates the spectral sensing capabilities of the TCS3448 14-channel multi-spectral color sensor.
