ams OSRAM PSI5 프로그래머 보드
ams ORAM PSI5 프로그래머 보드는 AS5172 제품군과 같은 PSI5 제품을 프로그래밍하는 데 사용됩니다. 이 프로그래머 보드는 PSI5 프로토콜을 사용하여 UART를 통해만 장치를 프로그래밍할 수 있습니다. ams ORAM PSI5 데이터를 판독하려면 전용 PSI5 송수신기가 필요합니다.
특징
- TX(송신기) 기능
- 컴퓨터의 UART 신호를 VDD에 변조하여 전송하는 PCB 설계입니다.
- 베이스 전원은 7V(로우 레벨)이 고 피크 공급 전압은 약 11V(하이 레벨)입니다.
- RX(수신기) 기능
- 이 센서는 “UART-over-PSI5” 모드에서 응답합니다.
- 신호는 FTDI USB-UART 칩을 사용하여 컴퓨터로 전송됨
애플리케이션
- 브레이크 및 가스 페달
- 스로틀 밸브 및 텀블 플랩
- 조향 각도 센서
- 섀시 라이드
- 배기 가스 재순환
- 연료 레벨 측정 시스템
- 2/4WD 스위치

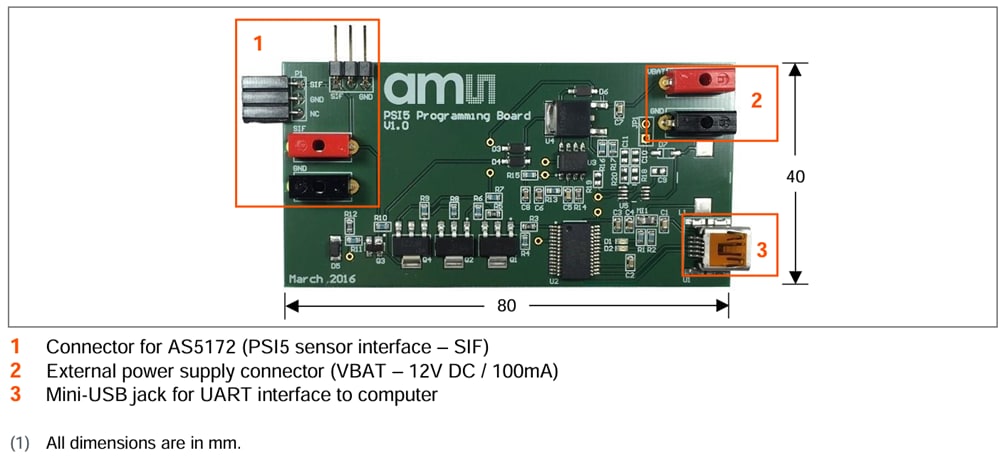

커넥터 설명
관련 위치 센서
ams OSRAM AS5172B Magnetic Position Sensors
Measures the orthogonal component of the flux density (Bz) over a full-turn rotation.
ams OSRAM AS5173 자기 위치 센서
이 장치는 풀턴 회전을 통해 다이 표면과 직교된 자속 밀도 Bz를 측정합니다.
