ams OSRAM OSLON™ 소형 RM LED
ams OSLAM OSLON™ 소형 RM LED (KW CVLDM1.TK)는 슬림한 헤드 램프 시스템 솔루션에서 광학 효율을 개선하도록 최적화된 1:1.5의 종횡비를 가진 직사각형 발광 영역이 특징인 소형 광원입니다. 이 LED는 0.6 mm x 0.9 mm 발광 영역을 제공하며, 더 얇은 모듈 크기에 채택된 낮은 수직 크기로 소형 렌즈 구성 요소에서 높은 성능을 구현합니다. 1 A 구동 전류에서 209Mnits의 휘도 출력을 제공하는 OSLON 콤팩트 RM은 작은 설치 공간을 유지하면서 탁월한 밝기를 보장합니다. 1.6 mm x 1.2 mm의 콤팩트 한 패키지 크기(2 개의 솔 더 패드 포함)는 AI 보드에서 높은 납땜 안정성을 제공하므로 정적 및 동적 순방향 조명, 운송 및 애프터 마켓 자동차 시장에 사용하기에 이상적입니다. 특정 발광 영역 치수는 슬림한 헤드 램프 모듈을 위한 광학 성능을 향상시키고 높은 휘도와 최소한의 광학 노력으로 개별 픽셀 화면 비율을 허용합니다.
특징
- OSLON 소형 패키지로 제공되는 세라믹 기반 1-chip 제품(1612 설치 공간, 2 패드 설계)
- 슬림한 헤드 램프 설계를 위해 향상된 광학 효율을 구현하는 0.6 mm x 0.9 mm 사각형 LEA(발광 영역)
- 콤팩트한 크기와 수직 LEA 크기 배열이 있는 흰색 세라믹 패키지로 단일 행 ADB를 구현하여 수직 치수에서 더 높은 확산 가능
- 0.5 mm2 발광 영역 제품에서 높은 BLUETOOTH0.5 1:1 화면 비율
- UX:3 칩 기술
- 고휘도 출력을 제공하는 3 W 패키지, 소형 렌즈 구성 요소에 유리
- 뛰어난 견고성
- AL- 보드에서 높은 납땜 안정성을 위한 2 패드 설계
- AEC-Q102 인증
- 내부식성 등급: 3 A
- 습도 감도 레벨(MSL): 2
애플리케이션
- 정적 및 동적 순방향 조명
- 교통
- 애프터마켓 자동차
사양
- 휘도 출력: 209Mnits
- 355lm(표준) 조명 출력(1 A, +25 °C에서 최대 455lm)
- 120 °(램버트 이미터) 표준 복사
- 색상 - Cx = 0.3230, Cy = 0.3423 (CIE 1931(흰색)당
- 구동 전류: 1 A
- 50 mA ~ 1 300 mA 순방향 전류 범위, 2 000 mA 최대 펄스
- 순방향 전압 범위: 2.90 V~3.5 V
- 45 V 최소 역 전압(ESD 장치)
- IR = 20 mA에서 최대 역방향 전압: 1.2 V
- 2 500 mA 최대 서지 전류
- 역 전류: 200 mA(최대)
- 크기: 1.6 mm x 1.2 mm
- 9.3K/W ~ 11.2K/W 실제 열 저항(접합/납땜 지점)
- 6.5K/W ~ 7.8K/W 전기 열 저항(접합/납땜 지점)
- ANSI/ESDA/JEDEC JS-001 (HBM, 클래스 3 B)에 따른 8 kV ESD 보호
- 작동 온도 범위: -40 °C~++135 °C
- +150 °C 접합 온도, 단시간 애플리케이션용 +165 °C
내부 전기 회로

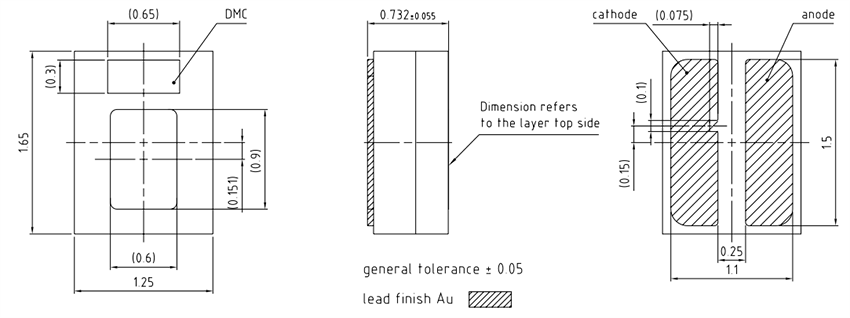

크기: mm
