ams OSRAM AS5116 개발 도구
ams OSRAM AS5116 개발 도구는 AS5116 AEC-Q100 축상 자기 위치 센서의 신속한 평가, 프로그래밍, 테스트용으로 설계되었습니다. AS5116 AEC-Q100 축상 자기 위치 센서는 360°의 완전한 기계적 회전에 대한 정확한 각도 측정을 위한 비접촉식 센서입니다. 이 센서는 완전한 한 바퀴 회전에 대해 선속밀도(Bz)의 직교 성분을 측정하는 홀 센서 기술을 기반으로 하는 견고한 아키텍처가 특징입니다.
ams OSRAM AS5116 개발 도구는 어댑터 보드, 소켓 보드, 모터 보드, 평가 키트를 포함합니다. AS5116-SO_EK_SB 소켓 보드는 ZIF 소켓으로 인한 납땜 없이 AS5116 자기 회전 위치 센서를 신속하게 프로그래밍하는 데 사용됩니다. 이 소켓 보드는 USB I&P 박스 또는 SD4Y 생산 프로그래머와 함께 사용됩니다. AS5116-SO_EK_AB 어댑터 보드는 테스트 고정구를 제작하거나 자체 PCB를 설계할 필요 없이 AS5116 자기 위치 센서를 간단하고 신속하게 테스트하거나 평가할 수 있게 해주는 소형 PCB입니다.
관련 제품
ams OSRAM AS5116 AEC-Q100 축상 자기 위치 센서
360°의 전체 기계적 회전에서 정확한 각도 측정을 위한 비접촉 센서입니다.

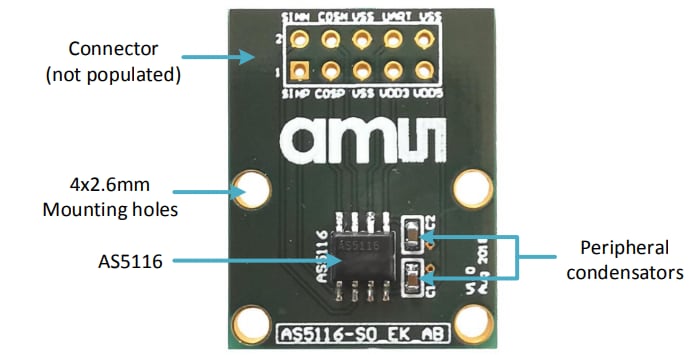

AS5116 어댑터 보드 개요

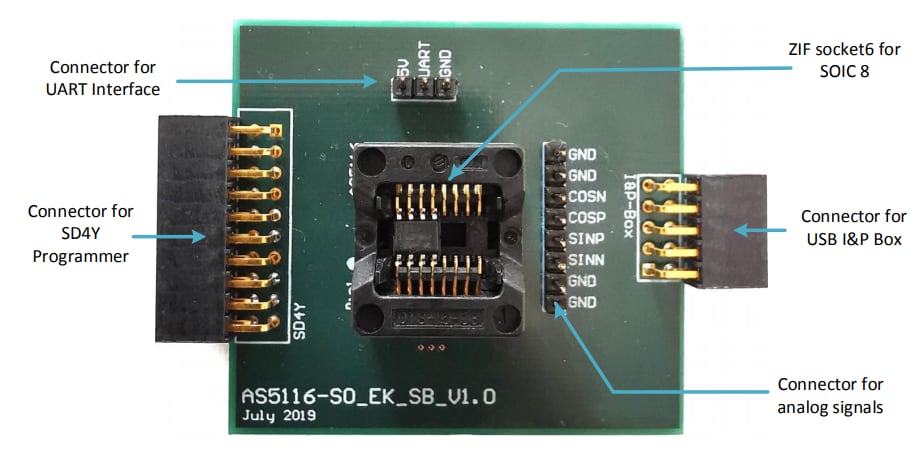

AS5116 소켓 보드 개요
비디오
View Results ( 4 ) Page
| 부품 번호 | 데이터시트 | 설명 |
|---|---|---|
| AS5116-SO_EK_ST |  |
위치 센서 개발 툴 AS5116 Evaluation Kit |
| AS5116-SO_EK_AB | |
위치 센서 개발 툴 AS5116 Adapterboard |
| AS5116-SO_EK_MB | 위치 센서 개발 툴 AS5116 Motorboard | |
| AS5116-SO_EK_SB | |
위치 센서 개발 툴 AS5116 Socketboard |
게시일: 2021-08-12
| 갱신일: 2022-03-11
