Positronic SGMC 미니 직사각형 커넥터
Positronic SGMC 미니 직사각형 커넥터는 랙 및 패널 애플리케이션용으로 설계되었습니다. 이 고밀도 커넥터는 4~104 개의 고정 접점이 있는 사이즈 22 접점이 특징입니다. SGMC 커넥터는 크림프, 솔더 컵, 직선 땜납 및 규격 준수 프레스-인 인쇄 보드 마운트를 포함한 여러 가지 종단부 옵션으로 제공됩니다. 이 커넥터는 높은 신뢰성과 다양한 극성 및 커넥터 코딩(키 입력) 옵션이 특징 입니다. SGMC 커넥터는 SGM 및 SMPL 시리즈와 모두 상호 결합가능합니다. 이 커넥터는 군사, 우주항공, 국방, 의료, 산업, 에너지, 테스트 및 측정 애플리케이션에 사용됩니다.
특징
- 고정 접점이 있는 고신뢰성 커넥터
- 고밀도 크기 22 접점
- 종단에는 크림프, 납땜 컵, 스트레이트 납땜 및 호환 압입 인쇄 기판 마운트가 포함됩니다.
- 암형 폐쇄형 접점은 PosiBand 시스템을 활용합니다
- 정격 전류: 신호 레벨(최대 13A)
- 11 개의 커넥터 변종, 4~104 개의 접점
- 다양한 극성 및 커넥터 코딩(키잉) 옵션
- SGM및 SMPL 시리즈와 상호 결합 가능
- 랙 및 패널 애플리케이션에 이상적임
- 열전대 접점 옵션 사용 가능
- 다양한 옵션 및 부속품
- 커넥터는 DSCC 도면 번호 86040 및 86078, MIL-C-28748/13 및 28748/14를 준수함
- SAE AS39029/34, 39029/35m 및 UL E49351에 부합하는 접점

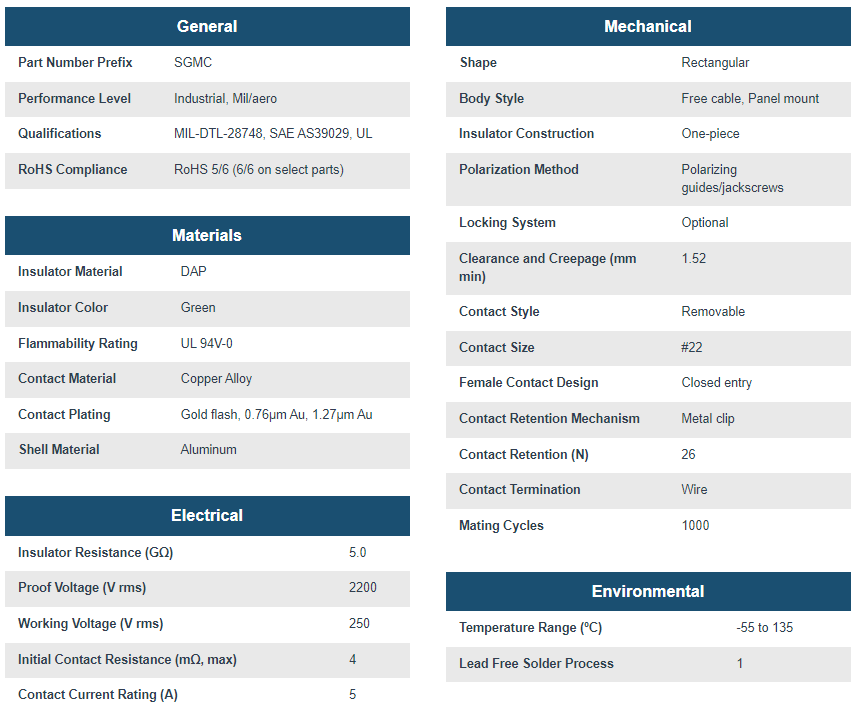

사양
- 절연 저항: 5GΩ
- 2200Vrms 검증 전압
- 250Vrm 작동 전압
- 4mΩ 최대 초기 접촉 저항
- 5A 접점 전류 정격
- 무연 땜납 공정 1
- 작동 온도 범위: -55~+135°C
애플리케이션
- 군용
- 우주항공 및 국방
- 의료
- 산업
- 에너지, 오 일 및 가스
- 테스트 및 측정
커넥터 세부 정보
분해도
추가 자료
