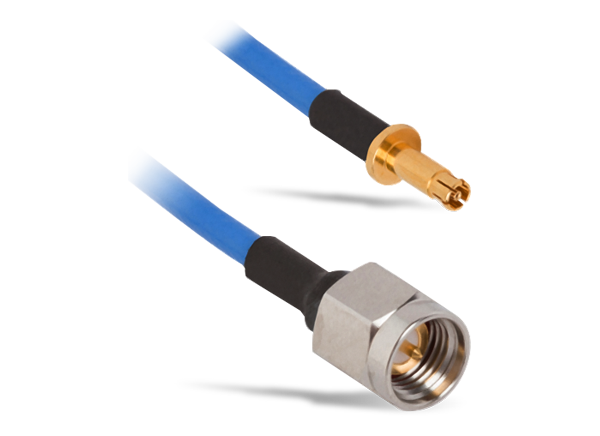

Amphenol / SV Microwave D38999 접점 케이블 어셈블리
Amphenol/SV Microwave D38999 접점 케이블 어셈블리는 고주파수 핀 및 소켓을 사용하여 D38999 원형 커넥터를 장착합니다. Amphenol/SV Microwave D38999 접점 케이블 어셈블리는 BMA 또는 SMPM D38999 접점을 0.085 및 0.141 케이블 유형의 SMA 수형 커넥터에 통합한 고정 길이 어셈블리입니다. 이 어셈블리를 사용하면 모든 애플리케이션에서 커넥터를 계속 사용하면서 마이크로파 전송 라인을 포함하도록 사용 범위를 확장할 수 있습니다.
특징
- 고속 RF 케이블 어셈블리
- 블라인드 메이트의 이점 및 결합 시 정확한 위상 길이의 유지
- MIL-STD-348 기반의 표준 인터페이스를 사용하며 모든 MIL-DTL-38999 크기 8, 12 또는 16 인서트에 설치 가능
- 일관된 마이크로파 성능을 허용하는 동시에 엄격한 기계 공차를 유지하는 플로트 마운트 기술
- 높은 굴곡 수명으로 반복 사용 후 우수한 성능 보장
애플리케이션
- 군사 및 항공우주
- 열악하고 가혹한 환경
사양
- 임피던스: 50Ω
- 주파수 범위: DC~18GHz
- 0.03√f(주파수 GHz)
- 1.05 + 0.01(주파수 GHz)
관련 접점 보기
Amphenol / SV Microwave D38999 고주파 동축 접점
DC~65GHz의 고주파 등급과 8, 12 및 16가지 접점 크기를 제공합니다.
게시일: 2019-12-06
| 갱신일: 2023-04-03
